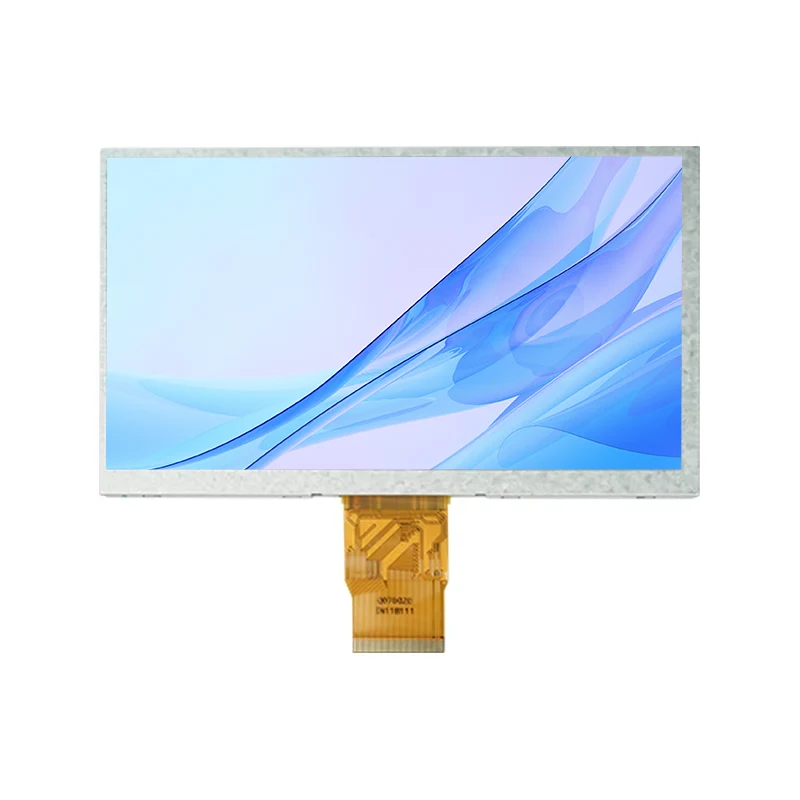

7.0 'Módulo de pantalla LCD del ángulo de visión gratuito TFT

Tianfu 7.0 'Módulo de pantalla LCD LCD TFT Color TFT: resolución 1024 × 600, brillo 450cd/m² y contraste de 800: 1 para una claridad vívida. Recubrimiento anti -glaseado resistente (2H/3H), -20 ° C a +70 ° C de operación y ángulos de visión de 80 °. Respuesta de 25 ms, color de 24 bits, interfaz TTL RGB.

Enviar Consulta

Descripción del Producto

ROHS certificado por durabilidad industrial. 7.0 'El módulo de pantalla LCD LCD del ángulo de visión gratuito está construido para sistemas industriales, médicos y minoristas que exigen confiabilidad, claridad e integración perfecta.

Soporte de pedidos de prueba de lotes pequeños y diseños de firmware/interfaz personalizados, China TFT LCD Module Module Factory. Tianfu garantiza una integración perfecta en controles inteligentes/instrumentos portátiles, respaldados por una garantía de 12 meses.

Tianfu 7.0 'Free Visioning Angle Color TFT LCD Módulo de visualización Características del módulo

1.450cd/m² alto brillo

Visibilidad crujiente a la luz del sol.

2. durabilidad de grado industrial

Opera a -20 ° C ~ 70 ° C, sobrevive -30 ° C ~ 80 ° C.

3. Ángulos de visión ultra ultraes

La tecnología IPS garantiza la consistencia del color.

4.Anti-Glare Refinito (2H/3H)

Claridad sin resplandor resistente a los arañazos.

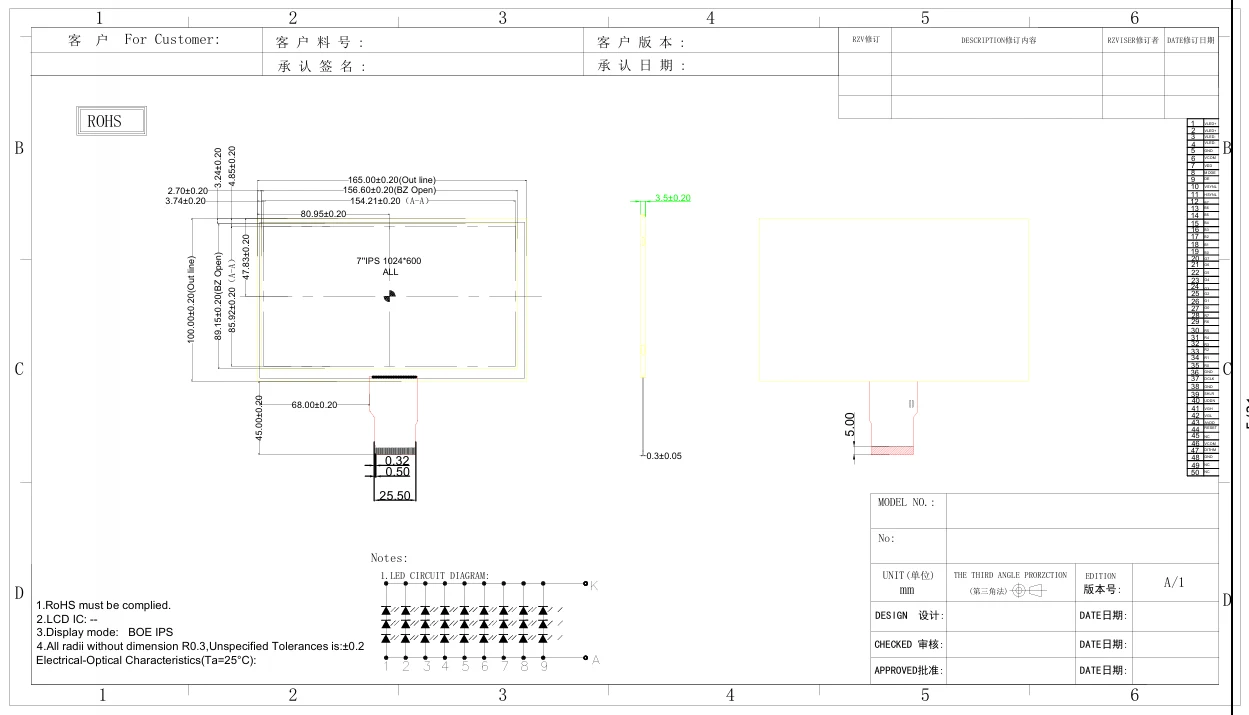

Tianfu 7.0 'Free Visioning Angle Color TFT LCD Módulo de visualización Especificación de módulo

Especificaciones centrales
Tamaño de pantalla	IPS TFT-LCD de 7.0 pulgadas
Resolución	1024 × RGB × 600 (WVGA)
Píxel	0.1506 (h) × 0.1432 (v) mm
Área activa	154.21 (h) × 85.92 (v) mm
Dimensiones de contorno	165 (w) × 100 (h) × 3.5 (d) mm
Modo de visualización	Normalmente negro (tecnología IPS)
Interfaz	TTL Paralelo RGB (FPC de 50 pines)
Tratamiento superficial	Anti-Glare (recubrimiento duro de 2H/3H)

Características eléctricas
Voltaje de suministro digital (VDD)	3.3V (3.0–3.6V)
Voltaje de suministro analógico (AVDD)	9.6V (9.4-9.8V)
Voltaje de puerta TFT (VGH/VGL)	18V (17–19V) / -6V (-7–-5V)
Consumo actual (típ.)	VDD: 30MA, AVDD: 35MA, VGH: 0.5MA, VGL: 1MA
Voltaje/corriente de retroiluminación	9.6V (8.4–10.6V) / 180MA (27 LED)
Temperatura de funcionamiento	-20 ° C a +70 ° C
Temperatura de almacenamiento	-30 ° C a +80 ° C

Características ópticas
Luminancia (típ.)	450 CD/m² (punto central)
Relación de contraste (típ.)	800: 1 (ángulo de visión de 0 °)
Tiempo de respuesta (típ.)	25 ms (ascenso + caída)
Ángulo de visión (H/V)	80 °/80 ° (CR> 10)
Gama de colores (NTSC)	50%
Cromaticidad (blanco)	x: 0.230–0.330, y: 0.260–0.360

Interfaz y control
Tipo de conector	Hirose FH12A-50S-0.55H (50 pines FPC)
Entrada de datos	RGB de 8 bits (profundidad de color de 24 bits)
Modos de sincronización	DE MODE (predeterminado) / HS / VS MODE
Control de dirección de escaneo	L/R (desplazamiento izquierdo/derecho)/updn (escaneo arriba/abajo)
Soporte de ditotación	Resolución de 8 bits (h) o 6 bits (l)

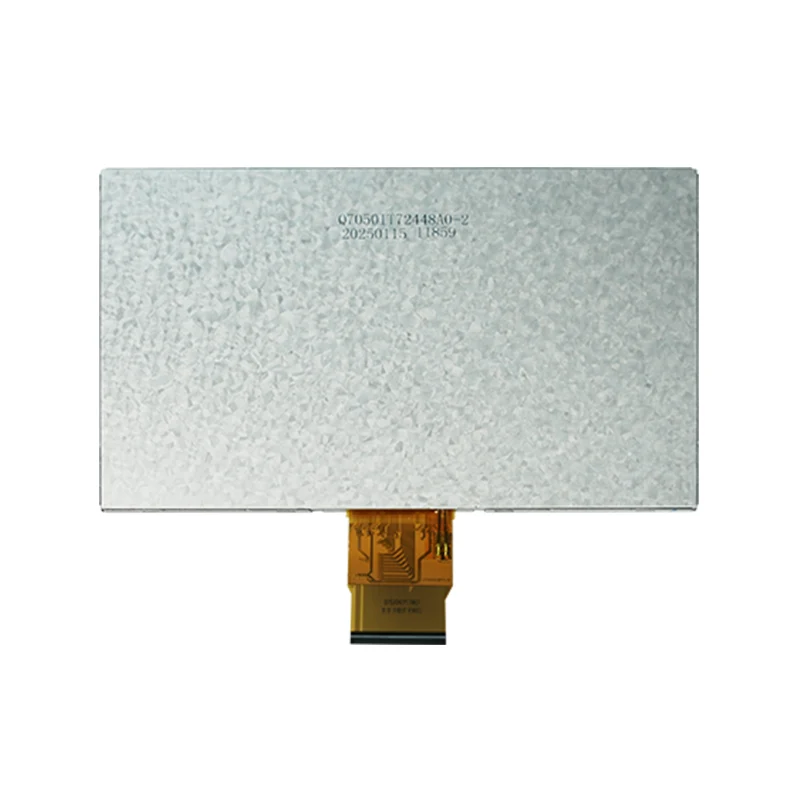

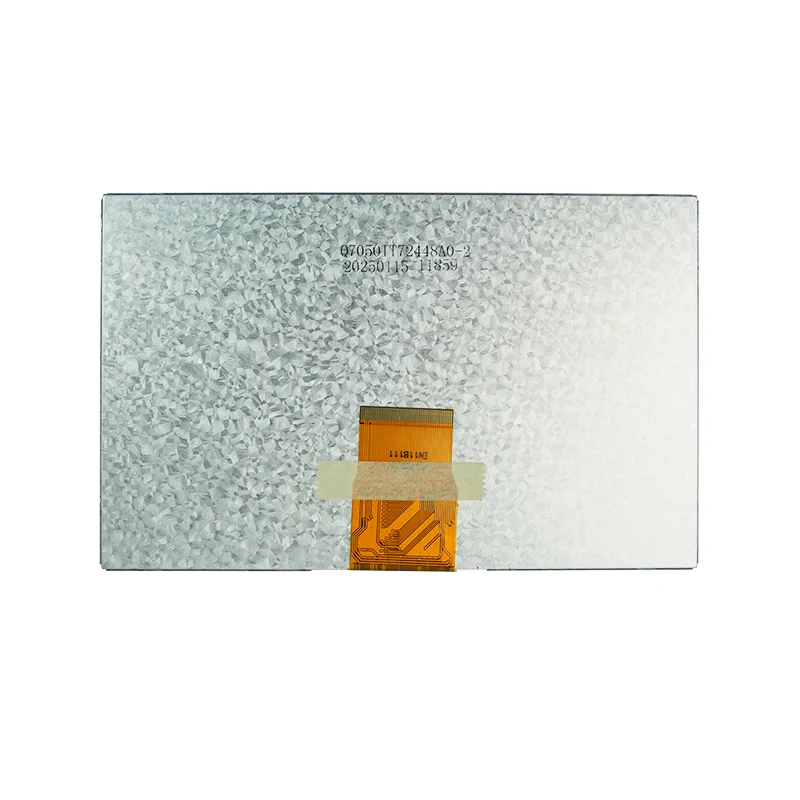

Tianfu 7.0 'Angle de visualización gratuito Color TFT LCD Detalles del módulo de visualización

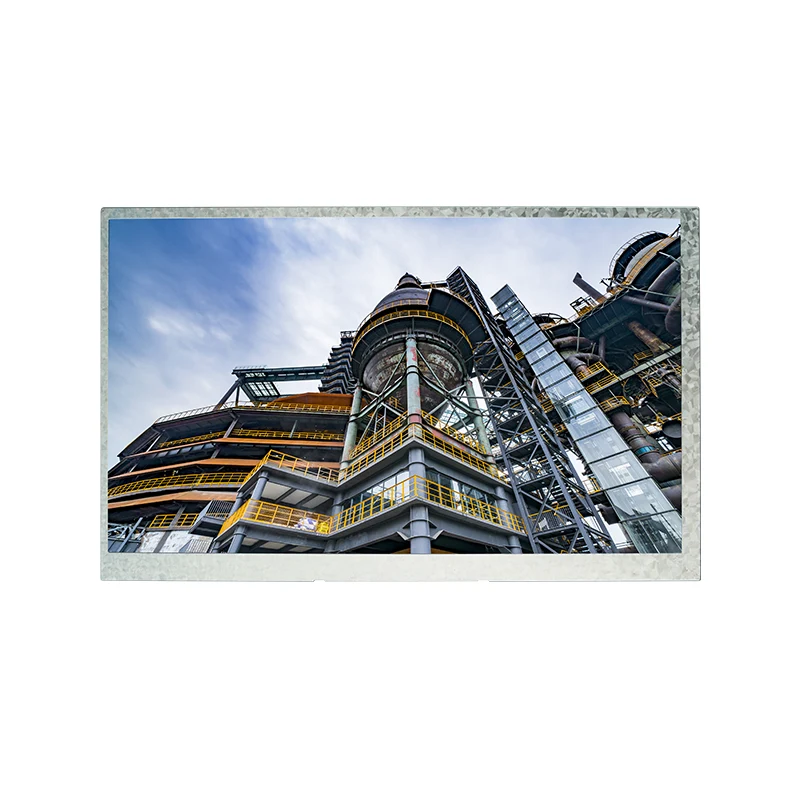

Tianfu 7.0 'TFT LCD Módulo de visualización de la aplicación

Tianfu Tiempo de liderazgo

Productos estándar		Productos personalizados
Cantidad de pedido	El tiempo de entrega	Tipo de personalización	El tiempo de entrega
1-30 PCS	Inmediatamente	B/L y FPC y TP	dentro de las 5 semanas
31-100 PCS	1 semana	B/L y FPC y TP	dentro de las 5 semanas
101-500 PCS	dentro de las 2 semanas	B/L y FPC y TP	dentro de las 5 semanas
501-1000 PCS	dentro de las 3 semanas	B/L y FPC y TP	dentro de las 5 semanas
1001-5000 PCS	dentro de las 3 semanas	BL & FPC & TP	dentro de las 6 semanas
5000+ pcs	dentro de las 4 semanas	BL & FPC & TP	dentro de las 6 semanas
