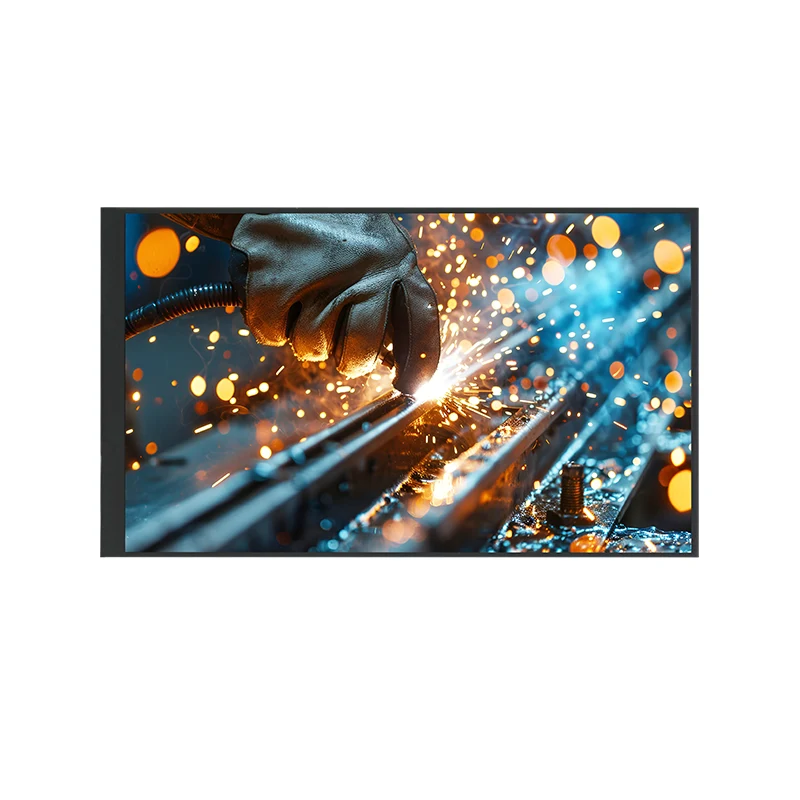

Módulo de pantalla LCD TFT en color de temperatura amplia de 6,95'

Funciones principales y escenarios de aplicación

• Imágenes de alta definición: la resolución WVGA (600 × RGB × 1024) ofrece imágenes nítidas y detalladas.

• Amplios ángulos de visión y pantalla estable: la tecnología IPS proporciona un ángulo de visión omnidireccional de 85°, manteniendo un color y un contraste consistentes.

• Gran adaptabilidad a la luz ambiental: un brillo típico de 350 cd/m² combinado con una relación de contraste de 700:1 garantiza una excelente visibilidad en entornos interiores y semiexteriores.

• Amplios campos de aplicación: interfaces industriales hombre-máquina (HMI), pantallas de equipos médicos, instrumentos de prueba portátiles, paneles de control de hogares inteligentes, terminales comerciales y módulos de pantalla de IoT.

Valor principal del producto

Proporcionamos a los fabricantes de dispositivos un módulo de visualización plug-and-play, estable y confiable. Esto ayuda a acortar los ciclos de desarrollo de productos, reducir la complejidad de la gestión de la cadena de suministro y garantizar una experiencia de interacción visual clara y duradera incluso en condiciones ambientales adversas.

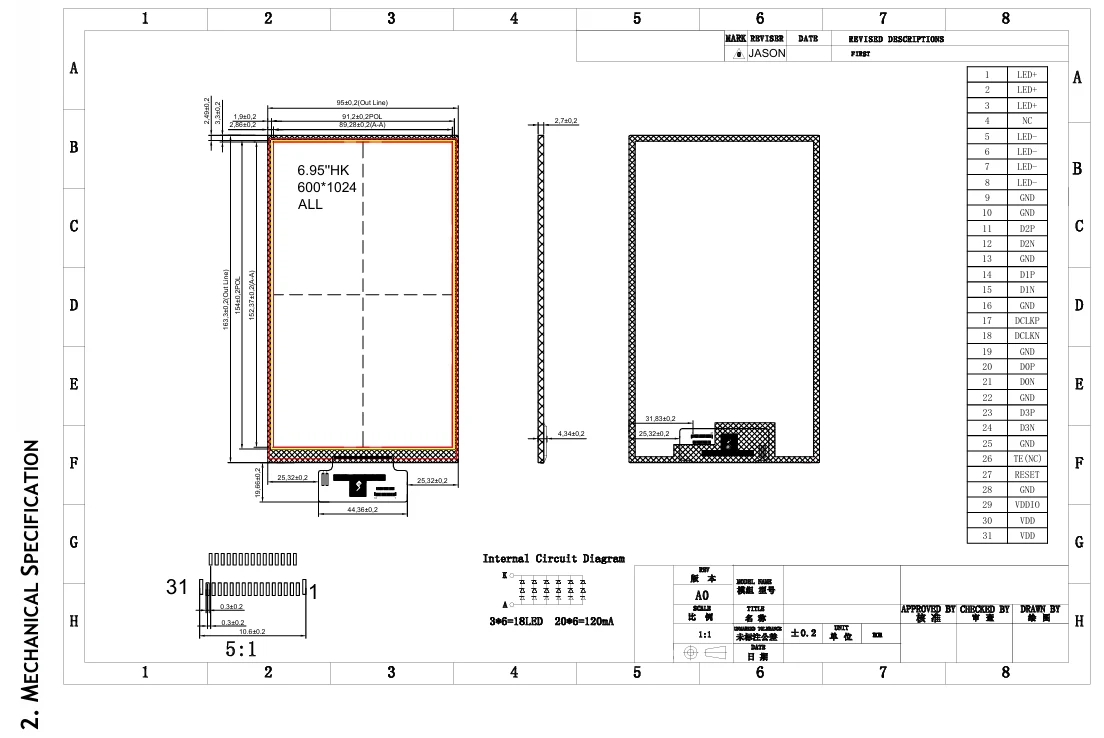

Tianfu personalizó la especificación del módulo de pantalla LCD TFT en color de temperatura ancha de 6,95'

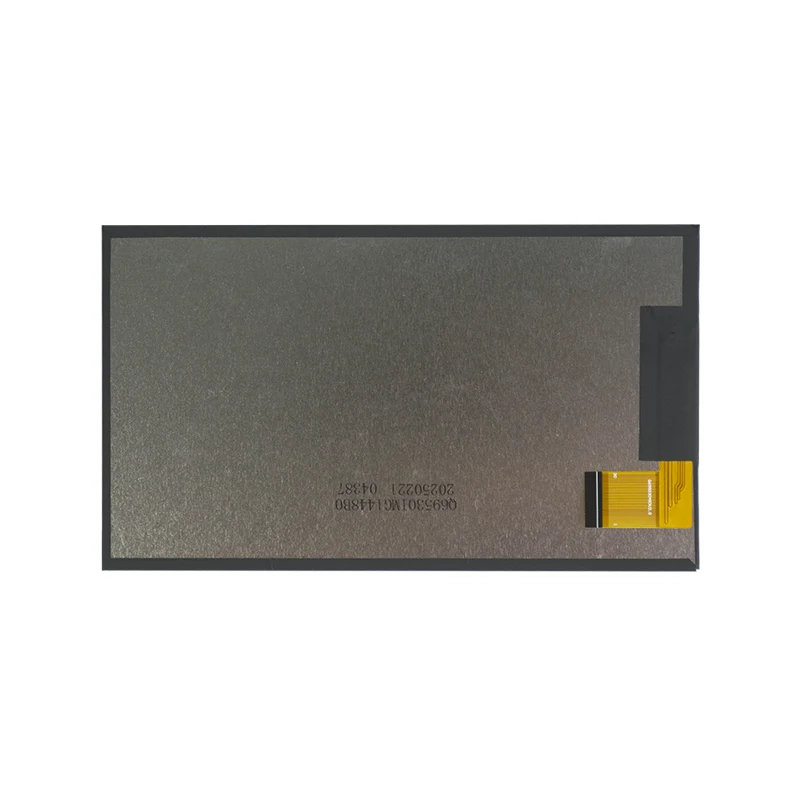

Detalles del módulo de pantalla LCD TFT en color de temperatura amplia de 6,95' Tianfu

Entendemos la dura naturaleza de las aplicaciones industriales y el módulo de pantalla LCD TFT en color de temperatura amplia de 6,95' cumple con estándares de alta calidad en todo el diseño, selección de materiales y procesos de producción.

• Estrictas pruebas de producción: cada módulo se somete a pruebas de encendido, pruebas de señal, comprobaciones de uniformidad de color e inspección de defectos de píxeles (de acuerdo con los estándares de toda la industria) antes de salir de fábrica.

• Certificación de componentes clave: los circuitos integrados de controlador central, los LED de retroiluminación y otros componentes críticos provienen de marcas reconocidas para garantizar un suministro estable a largo plazo y un rendimiento constante.

• Validación de adaptabilidad ambiental: se ha verificado que el módulo funciona de manera estable dentro del amplio rango de temperatura especificado, cumpliendo con los requisitos de la mayoría de los entornos industriales y comerciales.

• Protección ESD: El diseño del circuito incluye medidas básicas de protección ESD. Recomendamos que los clientes agreguen la protección correspondiente en los diseños de sus productos a nivel de sistema.

Declaración de cumplimiento

Este producto cumple con las restricciones de la directiva RoHS sobre sustancias peligrosas. La producción se lleva a cabo estrictamente de acuerdo con el sistema certificado ISO9001. Podemos ayudar a proporcionar declaraciones de cumplimiento relevantes y documentos de soporte técnico basados ​​en los requisitos específicos del proyecto de los clientes.

Servicios de personalización y flujo de procesos

Productos estándar y personalización

Ofrecemos este módulo de pantalla LCD TFT en color de temperatura amplia de 6,95' como producto estándar para garantizar un soporte rápido de muestras y un suministro estable de producción en masa. Al mismo tiempo, entendemos que su producto puede requerir un diseño único, por lo que brindamos servicios de personalización flexibles:

Personalización óptica: ajuste el brillo (hasta 500 cd/m² o más), la temperatura del color y el tratamiento de la superficie (antirreflejo, alto brillo, etc.).

Adaptación de interfaz y pines: dentro del alcance de la viabilidad del diseño del hardware, podemos negociar ajustes a la longitud del FPC, la posición de la interfaz y las definiciones de pines.

Personalización estructural: proporcione diseños de marcos de plástico o metal que se adapten a la carcasa de su dispositivo y al método de instalación.

Atenuación de retroiluminación: Admite atenuación PWM, con rangos de frecuencia de atenuación ajustables disponibles a pedido.

Proceso de cooperación

Análisis de necesidades → Evaluación y cotización de soluciones → Pruebas de muestras → Confirmación de diseño → Producción de prueba en lotes pequeños → Entrega masiva y seguimiento de calidad

Contamos con un equipo profesional de FAE (ingenieros de aplicaciones de campo) para brindarle soporte técnico en todo el proceso, desde la selección inicial hasta la implementación de la producción en masa.

P1: ¿Para qué productos es adecuada principalmente esta pantalla?

R: Esta pantalla WVGA IPS de 6,95 pulgadas es ideal para equipos de control industrial (HMI), instrumentos de monitoreo médico, terminales inteligentes portátiles, lectores de códigos de barras portátiles, casilleros inteligentes y quioscos de autoservicio. Está diseñado específicamente para aplicaciones que requieren un equilibrio entre confiabilidad de pantalla, amplios ángulos de visión y rentabilidad.

P2: La interfaz es MIPI DSI, pero mi chip de control principal usa RGB o LVDS. ¿Todavía se puede utilizar?

R: Sí, necesitará un chip puente (como las soluciones de DragonTrail o Realtek) para convertir MIPI DSI a RGB o LVDS. Podemos proporcionar recomendaciones sobre chips puente adecuados o diseños de referencia para placas adaptadoras maduras para ayudarle a completar la integración del sistema rápidamente.

P3: ¿Puedo solicitar muestras para realizar pruebas?

R: Sí. Ofrecemos compras de muestra para clientes potenciales con requisitos claros del proyecto. Comuníquese con nosotros a través de nuestros canales comerciales, brindándonos información de su empresa, descripción general del proyecto y necesidades de prueba, y lo arreglaremos lo antes posible.

P4: La temperatura de funcionamiento es de -10 °C a 60 °C. ¿Se puede utilizar en ambientes más fríos o más calientes?

R: Este rango es la temperatura de funcionamiento garantizada para un rendimiento normal. Si su entorno de aplicación excede este rango (por ejemplo, equipos para exteriores en regiones frías), podemos evaluar una versión personalizada de temperatura amplia (por ejemplo, extendida a -30 °C ~ 80 °C), aunque esto puede implicar ajustes en los materiales y los costos.

P5: Con un brillo de 350 nits, ¿es visible en exteriores bajo la luz del sol?

R: 350 cd/m² es típico para aplicaciones en interiores. Para legibilidad a la luz del sol en exteriores, recomendamos una pantalla de alto brillo de 800 cd/m² o más, combinada con tecnología de unión óptica para reducir los reflejos. Podemos proporcionar opciones de personalización de alto brillo.

P6: ¿Cuál es la vida útil aproximada del panel?

R: En condiciones eléctricas y de temperatura específicas, la vida útil de la retroiluminación (tiempo hasta que el brillo disminuye al 50 % del valor inicial) suele ser de más de 30 000 horas. La vida útil real está estrechamente relacionada con el entorno operativo, el diseño de disipación de calor y la corriente impulsora.

P7: ¿Ofrecen soporte técnico, como controladores o código de inicialización?

R: Sí. Proporcionamos a los clientes compradores especificaciones básicas, diagramas de sincronización de interfaz, diagramas de circuito recomendados y ejemplos de códigos de inicialización para el controlador IC. Para problemas técnicos complejos, nuestro equipo FAE brindará soporte profesional.

P8: ¿Cuál es la cantidad mínima de pedido (MOQ) y cuál es el plazo de entrega?

R: La cantidad mínima de pedido para los modelos estándar suele ser de 500 a 1000 unidades, según la estructura del pedido. El plazo de entrega estándar para la producción en masa es de aproximadamente 4 a 6 semanas. Para muestras urgentes o lotes pequeños, tenemos un proceso rápido disponible para negociación. La cantidad mínima de pedido y los plazos de entrega para productos personalizados deben evaluarse en función de requisitos específicos.
