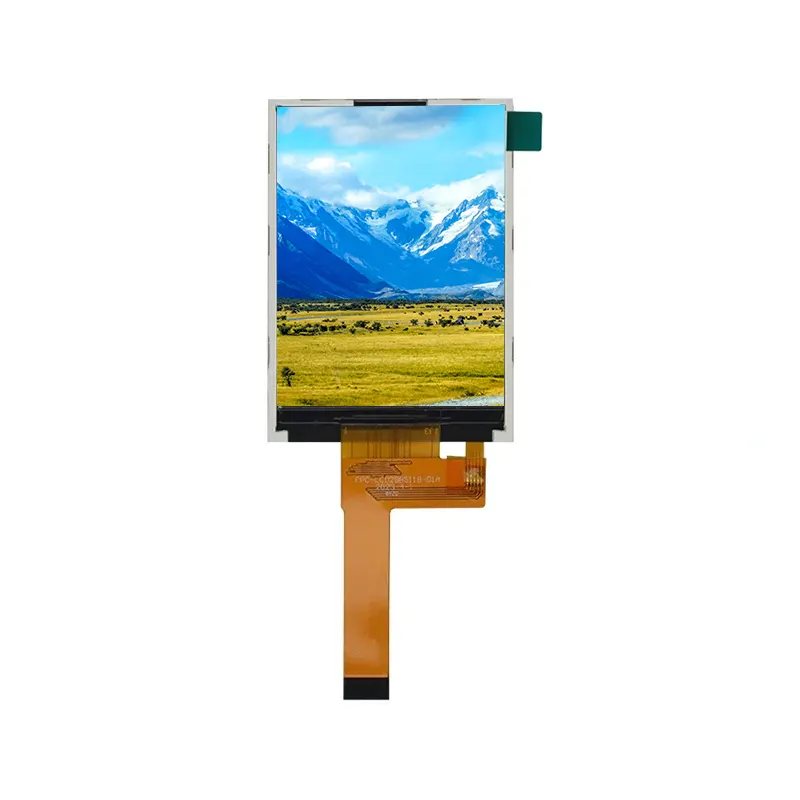

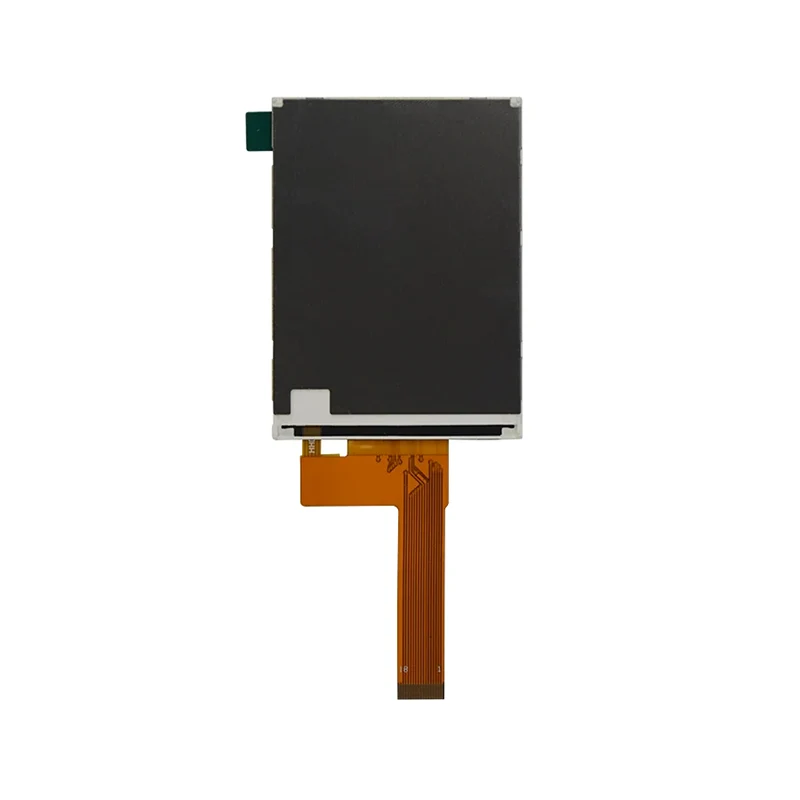

Módulo de pantalla LCD TFT TN estándar gráfico de 2,7'

El módulo de pantalla LCD TN TFT estándar gráfico de 2,7 'se utiliza principalmente en pantallas LCD industriales y domésticas inteligentes. Como:

1.Terminal de mano industrial

Dispositivos portátiles industriales: LCD personalizados para PDA/escáneres de códigos de barras

Pantallas LCD duraderas | Perfecto para detectores industriales y terminales de datos

Pantallas LCD avanzadas para escáneres de inventario e impresoras portátiles

Pantallas de alta calidad: diseñadas para dispositivos portátiles industriales

2.Hogar inteligente

Paneles de control para el hogar inteligente | Soluciones LCD avanzadas personalizadas

Pantallas LCD duraderas para cafeteras, robots aspiradores y hornos

Pantallas para el hogar inteligente: alta calidad y ajuste personalizado

Detalles

Tianfu modificó la especificación del módulo de pantalla LCD TN TFT LCD estándar gráfico de 2,7' para requisitos particulares

Una experiencia de aplicación del mundo real de Tianfu: perspectiva de un fabricante de terminales de datos móviles

"Al desarrollar la PDA industrial de nueva generación, este módulo de pantalla LCD TN TFT estándar gráfico de 2,7" se convirtió en nuestra mejor opción. Su retroiluminación de alto brillo (personalizamos la versión de 500 cd/m²) y su tratamiento antideslumbrante resolvieron por completo el problema del difícil reconocimiento del contenido de la pantalla bajo una intensa luz exterior".

"La relación de pantalla panorámica de 960×240 es altamente compatible con la lógica de interacción de los terminales de datos móviles: el espacio horizontal es suficiente para mostrar completamente códigos de barras y números de carta de porte, mientras que el diseño vertical se adapta perfectamente al diseño clásico de la interfaz de usuario de 'área de visualización de información + botones fijos inferiores', lo que permite una operación eficiente dentro de un espacio compacto".

"La característica de bajo consumo de energía de la interfaz SPI mejora directamente la duración de la batería del terminal. Con un consumo de energía lógica de sólo 8 mA para el módulo, combinado con nuestra estrategia de control de graduación de retroiluminación de desarrollo propio, la duración total de la batería del dispositivo se ha incrementado en aproximadamente un 18 % en escenarios de operación de escaneo continuo".

"La estabilidad a temperaturas amplias (-20 °C a +70 °C) y la confiabilidad mecánica del módulo han superado nuestras rigurosas pruebas, incluidos ciclos de temperatura alta-baja y pruebas de caída de 1,2 metros, cumpliendo plenamente con los requisitos de durabilidad en entornos industriales".

Optimización y soporte específicos

Proporcionamos soluciones mejoradas para tales aplicaciones:

Características exclusivas: controlador de retroiluminación mejorado (que admite atenuación PWM/activación rápida), tacto con guante, diseño antiinterferencias y kit de modo de ahorro de energía.

Personalización de la industria: Se encuentran disponibles versiones personalizadas optimizadas para escenarios como logística exprés, almacenamiento en cadena de frío e inspecciones al aire libre.

Soporte rápido: proporcione diseños de referencia compatibles con los principales motores de escaneo, herramientas de prueba de líneas de producción y garantía de suministro a largo plazo.

Comentarios de los clientes

"Durante los últimos 18 meses, hemos utilizado en total más de 35.000 unidades de este módulo en tres de nuestros productos terminales. Lo que más nos satisface es la excelente consistencia de los lotes y la respuesta de soporte técnico extremadamente rápida, que brindan una sólida garantía para nuestra producción a gran escala y el mantenimiento posventa. Tianfu es una fábrica de LCD confiable y personalizada, siempre confiamos en ellos".

Aplicación del módulo de pantalla LCD TFT de 2,7' Tianfu

Tiempo líder de Tianfu

Preguntas frecuentes

P1: ¿Cómo elegir entre interfaces SPI y RGB?

R: Las dos interfaces cumplen diferentes requisitos de aplicación:

La interfaz SPI presenta una pequeña cantidad de pines (generalmente de 3 a 4 líneas de datos), ideal para escenarios donde los recursos de pines de MCU son limitados y los requisitos de frecuencia de actualización son bajos, como mostrar imágenes estáticas o actualizar datos lentamente.

La interfaz RGB permite la transmisión de datos paralela con una frecuencia de actualización más alta, adecuada para mostrar contenido dinámico, videos o gráficos que cambian rápidamente, pero requiere más recursos de pin.

P2: ¿Por qué la luz de fondo requiere un voltaje relativamente alto de 8,7 a 10,2 V?

R: Este módulo adopta un diseño de retroiluminación con múltiples LED conectados en paralelo. Un requisito de voltaje relativamente alto generalmente significa que la luz de fondo consta de múltiples LED conectados en serie, que pueden ofrecer un brillo uniforme y suficiente. En uso real, se requiere un circuito controlador de retroiluminación dedicado; no se puede conectar directamente a una fuente de alimentación lógica de 3,3 V.

P3: ¿El rango de temperatura de funcionamiento del módulo cumple con los requisitos de las aplicaciones industriales?

R: Sí. El rango de temperatura de funcionamiento de -20 °C a +70 °C cubre los requisitos de la mayoría de los entornos industriales. Para ambientes más extremos (como talleres al aire libre con frío extremo o altas temperaturas), podemos proporcionar una versión de temperatura amplia (se requiere personalización) que cumple con los requisitos especiales de -40 °C a +85 °C.

P4: ¿El rango de temperatura de funcionamiento del módulo cumple con los requisitos de las aplicaciones industriales?

R: Sí. El rango de temperatura de funcionamiento de -20 °C a +70 °C cubre los requisitos de la mayoría de los entornos industriales. Para ambientes más extremos (como talleres al aire libre con frío extremo o altas temperaturas), podemos proporcionar una versión de temperatura amplia (se requiere personalización) que cumple con los requisitos especiales de -40 °C a +85 °C.

P5: ¿Cómo controlar esta pantalla? ¿Qué circuitos periféricos se necesitan?

R: Un sistema básico requiere:

Fuente de alimentación lógica de 3,3 V (precisión ±5%)

Circuito controlador de retroiluminación de 8 a 10 V (corriente constante de 15 a 25 mA)

MCU o controlador de pantalla (compatible con interfaz SPI o RGB)

Opcional: Controlador de pantalla táctil (para versiones táctiles)

Proporcionamos diagramas de circuitos de diseño de referencia completos y códigos de muestra de controladores (plataformas compatibles como STM32, ESP32 y Arduino).

P6: ¿Qué aspectos de personalización son compatibles con esta pantalla de visualización?

R: Ofrecemos servicios de personalización modular líderes en la industria, con principales opciones de personalización que incluyen:

Personalización de interfaz y PIN

Ajuste la posición del conector FPC y el orden de los pines para adaptarse al diseño de su PCB

Personalice los conjuntos de comandos de la interfaz SPI para que coincidan con su chip de control principal

Agregue interfaz I2C para pantallas táctiles o sensores de luz ambiental

Ajuste del rendimiento óptico

Reemplace los materiales de cristal líquido con diferentes ángulos de visión (IPS/FFS/TN)

Ajustar el brillo de la retroiluminación (rango opcional: 150–800 cd/m²)

Modificar el ángulo del polarizador (0°/90°/180°/270°)

Agregue tratamientos superficiales como antideslumbrante y antihuellas.

Adaptación de estructura mecánica

Ajuste el espesor total del módulo (espesor mínimo hasta 1,8 mm)

Modificar la longitud del FPC y la dirección de salida del cable

Agregar o reducir las posiciones de los orificios de montaje

Adapte el diseño del marco a requisitos de sellado específicos

Especial adaptabilidad ambiental

Versión para amplia temperatura (-40°C a +85°C)

Versión de alto brillo para visibilidad en exteriores

Diseño reforzado resistente a las vibraciones
