Módulo de pantalla LCD TFT a color transmisivo de 9,0'

Ventajas clave: por qué este módulo se adapta a su aplicación

📐Claridad de alta resolución:Los píxeles de franja RGB de 800 × 480 ofrecen texto y gráficos nítidos para interfaces HMI profesionales.

🌡️Rango de temperatura extrema:Funciona de -20 ℃ a 70 ℃: confiable en fábricas sin calefacción, quioscos al aire libre y entornos de almacenamiento en frío.

🔌Integración perfecta:La interfaz RGB paralela de 24 bits y el diseño COG (Chip-on-Glass) simplifican el diseño del hardware y reducen el tamaño del sistema.

💡Retroiluminación de larga duración:La vida útil del LED de 20.000 horas minimiza el mantenimiento. La luminancia de 120 cd/m² garantiza una excelente legibilidad.

⚡ Diseño de energía estable:La amplia tolerancia de voltaje (DVDD 2,8–3,6 V, AVDD 9,4–9,8 V) garantiza la compatibilidad con varios sistemas de energía.

🛠️Listo para personalizar:Se aceptan pedidos de prueba en lotes pequeños. FPC, retroiluminación, panel táctil y firmware personalizables para satisfacer sus necesidades.

Especificaciones técnicas

Detalles

Aplicaciones e historias de éxito

Este módulo LCD TFT cuadrado HMI de 9,0" se ha implementado con éxito en industrias donde la confiabilidad y la claridad son fundamentales. A continuación se muestran casos de uso típicos y ejemplos del mundo real.

🏭Automatización industrial – Panel de control de máquinas CNC

Un fabricante de maquinaria europeo integró este módulo en su panel de operador CNC. El rango operativo de -20 ℃ a 70 ℃ garantizó un rendimiento confiable en entornos de fábrica sin calefacción, mientras que la interfaz RGB de 24 bits simplificó la conexión a su controlador existente.

🏥Equipo médico: monitor de paciente portátil

Una startup de dispositivos médicos utilizó este módulo por su diseño COG compacto y su luminancia estable de 120 cd/m², lo que permite una visualización clara de la forma de onda en entornos hospitalarios brillantes. La adaptación personalizada de FPC ayudó a adaptar su delgada carcasa.

🏠Smart Home – Centro de control central

Un integrador de hogares inteligentes eligió este módulo por su amplio rango de temperatura y su larga vida útil de la retroiluminación, lo que lo hace adecuado tanto para paneles de pared interiores como para intercomunicadores de puertas exteriores. La vida útil del LED de 20.000 horas redujo las preocupaciones de mantenimiento a largo plazo.

📊Quiosco al aire libre – Terminal de venta de boletos

Con una temperatura de almacenamiento de hasta -30 ℃ y un funcionamiento de hasta -20 ℃, este módulo sobrevivió a las condiciones invernales en los quioscos de venta de entradas al aire libre. La resolución de 800×480 proporcionó una visualización clara de los códigos QR y la información de las transacciones.

P: ¿Qué certificaciones de fabricación posee Tianfu Display?

A:Tianfu Display opera una instalación certificada ISO 9001:2015, lo que garantiza una gestión de calidad estandarizada en todo el diseño, la unión y la entrega. Todos los módulos utilizan materias primas que cumplen con RoHS y REACH, cumpliendo con las regulaciones ecológicas globales.

P: ¿Qué pruebas de calidad específicas se realizan en cada lote de producción?

A:Cada lote se somete a rigurosos flujos de trabajo de inspección, incluido el control de calidad entrante (IQC) para vidrio/CI, el control de calidad en proceso (IPQC) para la alineación automatizada de la línea de unión COG/FOG y el control de calidad saliente (OQC) del 100 %. Las pruebas de confiabilidad cubren ciclos de temperatura, resistencia a la humedad, vibración y envejecimiento de la luz de fondo.

P: ¿Ofrecen trazabilidad para los lotes de fabricación de exhibidores?

A:Sí. Cada módulo se serializa con un código de lote rastreable asignado a su fecha exacta de ensamblaje, lote de productos químicos y registro de pruebas de laboratorio. Esto permite un análisis rápido de la causa raíz en 8D, esencial para aplicaciones industriales de ciclo de vida prolongado.

P: ¿Cuál es su garantía estándar y política de reemplazo de hardware?

A:Ofrecemos una garantía estándar del fabricante de 12 meses que cubre defectos. Para problemas de calidad confirmados, las unidades de reemplazo se procesan rápidamente dentro de 5 a 7 días hábiles para minimizar el tiempo de inactividad del proyecto del cliente.

P: ¿Proporcionan firmware y código de inicialización técnica para la integración?

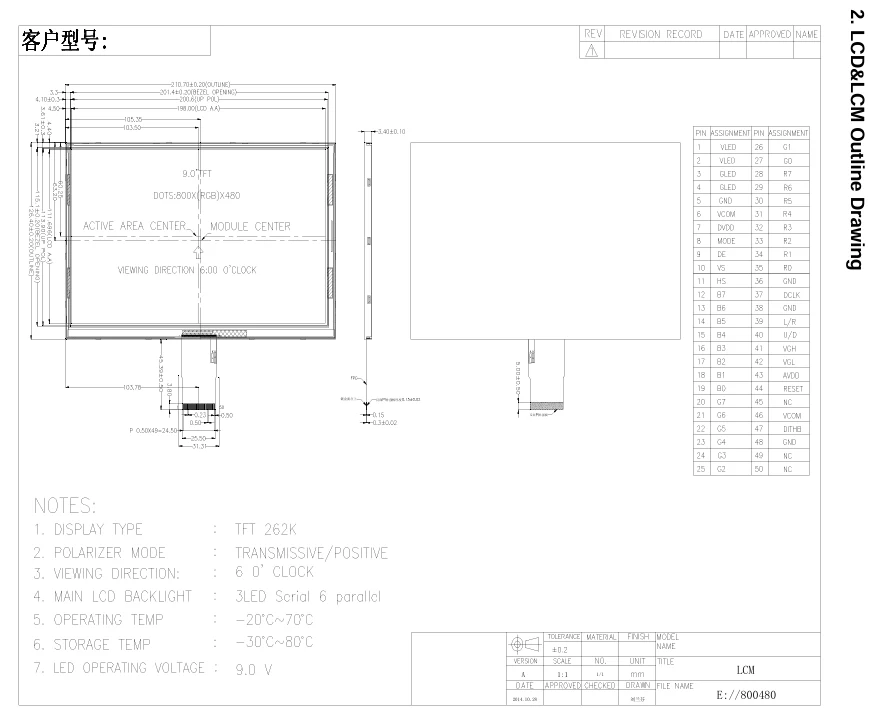

A:Absolutamente. Proporcionamos paquetes completos de documentación de hardware y software que incluyen especificaciones completas de hojas de datos, secuencias de comandos de códigos de inicialización, diagramas de sincronización de relojes, dibujos mecánicos y notas de registro de interfaz.

P: ¿Puedo obtener una muestra de lotes pequeños antes de comprometerme con la producción en masa?

A:Sí, se aceptan pedidos de prueba de ingeniería de 1 a 30 piezas para pruebas de prueba de concepto. Las muestras estándar se envían en 1 semana, mientras que el enrutamiento FPC personalizado, las modificaciones de la retroiluminación o las superposiciones del panel táctil requieren de 2 a 3 semanas para la creación de prototipos.
