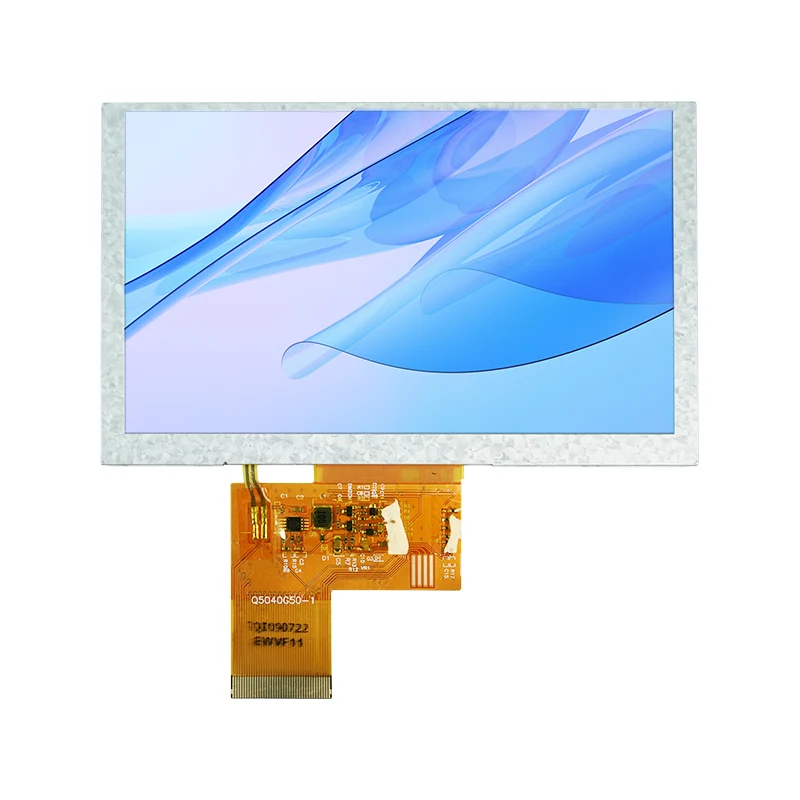

Pantalla LCD TFT inteligente: una guía práctica desde la selección hasta la implementación del desarrollo

En el diseño de sistemas integrados y de interacción hombre-máquina, elPantalla LCD TFT inteligenteYa no es simplemente un "componente de visualización": es un factor crítico que determina la experiencia del usuario y el éxito del producto. Ya sea que esté desarrollando una HMI industrial, un panel de control doméstico inteligente o un dispositivo médico portátil, navegar por la amplia gama de pantallas LCD TFT inteligentes del mercado y tomar la decisión correcta garantizando al mismo tiempo una implementación rápida suele ser más complejo de lo que parece.

1. Selección: no te fijes únicamente en el tamaño y la resolución

El error más común durante la fase de selección es quedarse en una pantalla con la mentalidad de que "parece correcta". En realidad, las principales diferencias entre las pantallas LCD TFT inteligentes suelen ir más allá de la hoja de especificaciones.

1.1 Tipo de interfaz: la primera división crítica

El tipo de interfaz determina directamente si su controlador principal puede controlar la pantalla y qué tan complejo será el proceso de desarrollo. Cada tipo de interfaz común tiene sus propias aplicaciones adecuadas:

Una nota especial: si su controlador principal es una MCU como la STM32F103 que no tiene un controlador RGB incorporado, seleccionar una pantalla con interfaz RGB directamente será extremadamente difícil. Necesitará un chip puente adicional (como el SSD1963) o, alternativamente, cambiar a una pantalla SPI o de interfaz paralela.

1.2 Resolución y coincidencia de tamaño

Una resolución más alta no siempre es mejor. En el mundo de los sistemas integrados, con limitaciones de espacio, una mayor resolución significa un mayor uso de memoria framebuffer, mayor consumo de energía y mayor costo. Una regla general es:

Para mostrar iconos o texto simples (por ejemplo, paneles de electrodomésticos): 240x240 o 320x320 es suficiente
Para interfaces hombre-máquina estándar (por ejemplo, terminales portátiles): 480x480 o 800x480
Para aplicaciones que requieren gráficos o imágenes claras: 720x720 o superior

Los TFT cuadrados son cada vez más comunes en dispositivos industriales y dispositivos portátiles inteligentes. Las especificaciones comunes incluyen 1,3 pulgadas (240x240), 3,4 pulgadas (480x480) y 4,0 pulgadas (720x720).

1.3 Adaptabilidad ambiental: ¿interiores, exteriores o condiciones extremas?

Muchos proyectos funcionan bien con pantallas estándar durante la fase de creación de prototipos, pero encuentran problemas una vez implementados en el campo. Tres parámetros clave merecen especial atención:

• Brillo: 300–400 nits es suficiente para uso en interiores; las aplicaciones semiexteriores requieren entre 500 y 800 nits; el uso total en exteriores bajo luz solar directa exige 1000 nits o más para legibilidad

• Temperatura de funcionamiento: Grado comercial: 0°C a 50°C; grado industrial: -20°C a 70°C; Los entornos automotrices o extremos requieren de -30 °C a 85 °C o más.

• Ángulo de visión: para escenarios donde varias personas ven la pantalla o donde el dispositivo está instalado en ángulo, se prefieren las pantallas IPS con ángulo de visión completo; Las pantallas TN son más baratas pero muestran un cambio de color significativo en ángulos amplios

1.4 Panel táctil y tratamiento de superficies

Si su producto requiere funcionalidad táctil, más allá de elegir entre tipos resistivos y capacitivos, hay varios detalles que fácilmente se pasan por alto:

Método de laminación: la unión óptica proporciona una mejor claridad y una reflexión reducida en comparación con la laminación con espacio de aire, pero tiene un costo mayor.
Revestimiento de superficie: Recubrimientos antideslumbrante (AG), antirreflectante (AR) y antihuellas (AF); para dispositivos de exterior o de alto brillo, se recomienda una combinación AG+AR

Personalización del cubreobjetos: ya sea que se requieran esquinas redondeadas, logotipos serigrafiados, agujeros u otras modificaciones estéticas.

2. Hardware y controlador: cómo evitar errores

Una vez seleccionada la pantalla, el diseño del hardware y el desarrollo de controladores introducen otro conjunto de peligros potenciales.

2.1 Cable y conexión FPC

El cable FPC es la causa del 80% de los fallos de pantalla. Desbloquee siempre el pestillo del conector antes de insertar o quitar el cable; tirar de él con fuerza puede dañar los contactos dorados. Nunca conecte ni desconecte el FPC mientras el sistema esté encendido, ya que la corriente residual puede quemar la interfaz.

Al personalizar el FPC, preste atención a:

Si la secuencia de pines y los niveles de voltaje son compatibles con su placa base
Si es necesario doblar, ensanchar o enrutar otros componentes
Si la longitud del FPC coincide con el diseño del gabinete mecánico

2.2 Fuente de alimentación y retroiluminación

Los TFT-LCD normalmente requieren múltiples rieles de voltaje: VDD (lógica de 3,3 V), VGH (polarización positiva), VGL (polarización negativa) y otros. La entrega anormal de energía es la causa número uno de distorsión del color y parpadeo de la pantalla. Un enfoque de diagnóstico típico es verificar si el voltaje VCOM se desvía de la especificación de la hoja de datos (por ejemplo, exceder los 3,8 V a menudo provoca un parpadeo perceptible).

Para la conducción con retroiluminación, se recomienda una solución de corriente constante con atenuación PWM. Si la frecuencia PWM cae por debajo de 150 Hz, el ojo humano puede percibir parpadeos; es recomendable elevar la frecuencia por encima de 200Hz.

2.3 Controlador IC y biblioteca de gráficos

Los circuitos integrados de controladores TFT comunes incluyen ILI9341, ST7789 y ST7735. Entre ellos, el ILI9341 ofrece la documentación más abundante y la implementación de controlador más sencilla, lo que lo hace adecuado para aplicaciones con resolución de 240x320.

Para las bibliotecas de gráficos, LVGL y TouchGFX son las opciones principales en el espacio integrado. LVGL es de código abierto y admite múltiples plataformas, mientras que TouchGFX está profundamente optimizado para microcontroladores STM32.

3. Una opción especial: pantallas serie inteligentes UART

Si su equipo no quiere invertir mucho tiempo en el desarrollo de controladores de gráficos o si su controlador principal tiene recursos limitados, la pantalla serie UART es una opción que vale la pena considerar.

Estas pantallas incorporan una MCU incorporada (por ejemplo, ATmega328PB) y se pueden controlar simplemente enviando comandos a través del puerto serie, ocupando solo los pines TX y RX.

Las pantallas UART del mercado generalmente se dividen en dos categorías:

El primero ofrece una eficiencia de desarrollo extremadamente alta: incluso puedes simular la interfaz de usuario en una PC antes de mostrarla en la pantalla. Este último proporciona más capacidades de control de bajo nivel.

4. Referencia rápida de diagnóstico de fallas comunes

Finalmente, aquí hay una lista de verificación de referencia rápida para solucionar problemas de campo de alta frecuencia; podría salvar el día:

Síntoma	Dirección Prioritaria de Investigación
Pantalla fallada, sin visualización	Verificar si el cable FPC está suelto u oxidado (80% de los casos); verificar la configuración de resolución/frecuencia de actualización
Distorsión de color, rayas verticales, fluctuación.	Verifique si hay voltajes de suministro anormales (VGL/VGH/VCOM); compruebe si la frecuencia de atenuación PWM es demasiado baja
Imagen tenue o luz de fondo que no funciona	Compruebe si los LED de retroiluminación están envejecidos; verificar el voltaje de salida real del adaptador de corriente
Se corrigieron puntos oscuros/blancos en la pantalla.	Daño físico o compresión desde la parte posterior (irreversible; requiere reemplazo)

La selección y el desarrollo de TFT LCD es, en esencia, una compensación entre costo, rendimiento, ciclo de desarrollo y confiabilidad. No existe una "mejor" pantalla, sólo la solución "más adecuada". Espero que esta guía le ayude a evitar desvíos innecesarios al inicio de su proyecto, permitiéndole centrar más esfuerzos en crear una experiencia de producto verdaderamente diferenciada.
