Módulo de pantalla LCD TFT en color IPS transmisivo de 4,3'

Características principales

• Pantalla de alto brillo: Brillo típico de 500 cd/m² (mínimo 450 cd/m²), lo que garantiza una visibilidad clara incluso con luz ambiental intensa.

• Funcionamiento con amplia temperatura: Admite un rango de temperatura de funcionamiento de -20 °C a 60 °C, adecuado para entornos industriales.

• Amplios ángulos de visión: Ángulo de visión horizontal típico de 70° y ángulo de visión vertical de 45°–60°, lo que permite una visualización cómoda desde múltiples ángulos.

• Respuesta rápida: tiempo de respuesta típico de 20 ms, ideal para mostrar imágenes dinámicas.

• Diseño de ahorro de energía: funciona a un voltaje bajo de 3,2 V con eficiencia optimizada para la retroiluminación LED blanca.

Especificación del módulo de pantalla LCD TFT en color IPS transmisivo personalizado de 4,3 'Tianfu

Detalles del módulo de pantalla LCD TFT en color IPS transmisivo de 4,3' Tianfu

El módulo de pantalla LCD TFT en color IPS transmisivo de 4,3 'se emplea en varios campos de la siguiente manera:

Automatización y Control Industrial

• Paneles HMI industriales: monitoreo de línea de producción, visualización del estado del equipo

• Instrumentos de prueba y medición: osciloscopio, interfaces de visualización del analizador de espectro.

• Terminales de control PLC: interfaces hombre-máquina para sistemas de automatización de fábricas

Sistemas de automoción y transporte

• Pantallas de navegación en el vehículo: pantallas de navegación para automóviles no originales

• Información sobre transporte público: sistemas de llegada a paradas de autobús, terminales de venta de billetes

• Instrumentos de maquinaria de construcción: excavadora, paneles de operador de grúa.

Equipos médicos y sanitarios

• Dispositivos médicos portátiles: monitores, pantallas de equipos de diagnóstico

• Terminales de monitoreo de salud: interfaces de dispositivos de atención médica comunitaria

• Instrumentos de laboratorio: pantallas de visualización de datos para instrumentos analíticos.

Hogar inteligente e IoT

• Paneles de control inteligentes: interfaces táctiles para sistemas de control centralizado del hogar

• Pantallas de monitoreo de seguridad: pantallas del sistema de intercomunicación del edificio

• Interfaces de electrodomésticos inteligentes: refrigeradores de alta gama, paneles de control de lavadoras

Equipos comerciales y minoristas

• Sistemas POS: Displays de terminales minoristas

• Pantallas de información publicitaria: aplicaciones de señalización digital a pequeña escala

Valoración de nuestro cliente: Panel Termostato Industrial

Un fabricante de equipos industriales adoptó este módulo como interfaz de visualización para su sistema de control de temperatura. Ha funcionado de manera estable durante más de 2 años en un ambiente de almacenamiento en frío a -10 °C, sin degradación del brillo. El ángulo de visión cumple con los requisitos para el monitoreo multiángulo.

P1: ¿Cuáles son los requisitos de fuente de alimentación para este módulo TFT de 4,3 pulgadas?

R: El módulo requiere dos fuentes de alimentación: 1) 3,2 V (típico) para la sección lógica; 2) 12–16 V para la retroiluminación LED, con un valor típico de 14 V. La corriente de retroiluminación es de aproximadamente 40 mA. Se recomienda utilizar un convertidor CC-CC estable para evitar fluctuaciones de voltaje que afecten el rendimiento de la pantalla.

P2: ¿Puede el módulo funcionar normalmente en entornos de baja temperatura?

R: Sí, este módulo ha sido sometido a pruebas rigurosas y puede funcionar normalmente en un rango de temperatura ambiente de -20 °C a 60 °C. En entornos de baja temperatura, el tiempo de inicio inicial puede extenderse ligeramente (aproximadamente 1 a 2 segundos), pero el rendimiento de la pantalla no se ve afectado. El rango de temperatura de almacenamiento es de -20°C a 70°C.

P3: ¿Cuáles son las características del ángulo de visión del módulo? ¿Qué posiciones de instalación son adecuadas?

R: Este módulo adopta un diseño de ángulo de visión de las 12 en punto, con un ángulo de visión horizontal típico de 70° y un ángulo de visión vertical de 45°–60°. Es adecuado para su instalación en una posición al nivel o ligeramente por encima de los ojos del observador. Para aplicaciones que requieren visualización desde múltiples ángulos, se recomienda ajustar el ángulo de instalación o seleccionar un modelo con otras especificaciones de ángulo de visión.

P4: ¿El tiempo de respuesta de 20 ms admite la reproducción de vídeo?

R: El tiempo de respuesta típico de 20 ms (máximo 30 ms) puede admitir la mayoría de los escenarios de aplicaciones, incluidas actualizaciones de datos, cambio de GUI y reproducción de video de definición estándar. Para aplicaciones de juegos o vídeo en movimiento de alta velocidad, se recomienda elegir un modelo dedicado con un tiempo de respuesta más corto.

P5: ¿Cómo es la vida útil del módulo y la degradación de la retroiluminación?

R: En condiciones operativas nominales, el módulo está diseñado para tener una vida útil de más de 30.000 horas. La degradación del brillo de la retroiluminación LED suele ser inferior al 10% en 10.000 horas. Se recomienda evitar el funcionamiento con brillo máximo durante períodos prolongados para prolongar la vida útil de la retroiluminación.

P6: ¿Admite la funcionalidad táctil?

R: Este modelo es un módulo de solo pantalla y no integra funcionalidad táctil. Sin embargo, podemos proporcionar componentes de pantalla táctil resistivos o capacitivos compatibles y ayudar con el proceso de laminación. La pantalla táctil debe adquirirse e integrarse por separado.

Ejemplo de política de suministro

Disponibilidad de muestras: Hay muestras de lotes pequeños de 1 a 10 piezas disponibles para evaluación y prueba por parte del cliente.

Documentación incluida: Cada paquete de muestra incluye:

• Ficha técnica completa del producto

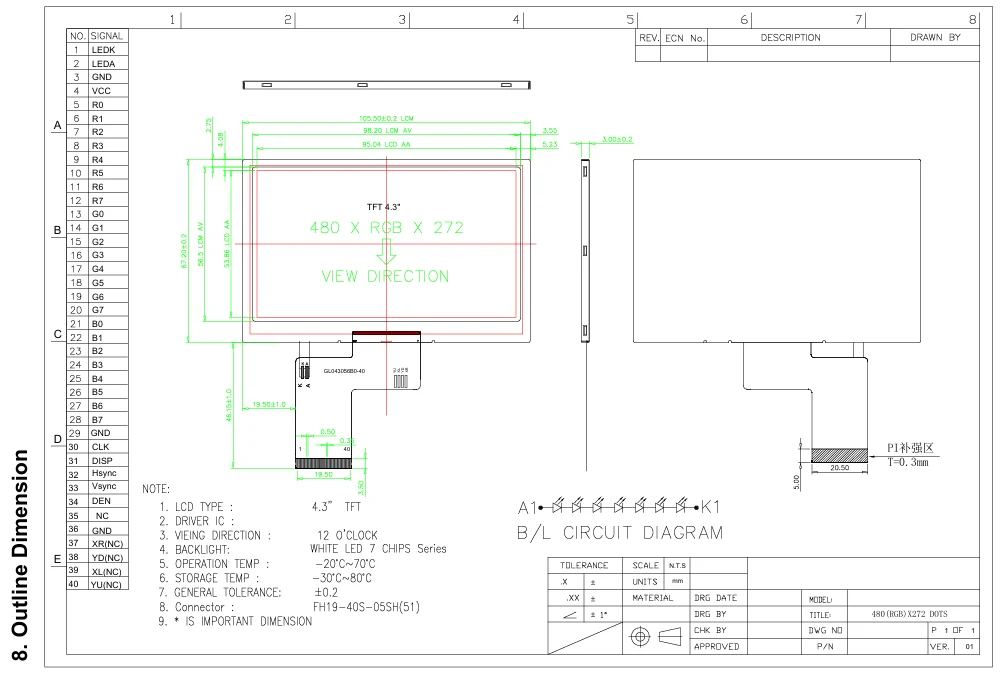

• Dibujos mecánicos (archivos CAD en formatos DXF/STEP)

• Definiciones de pines y diagrama de conexión eléctrica.

• Tiempo de inicialización recomendado y código de configuración de registro

• Operación segura y pautas de protección ESD

Recomendaciones de evaluación de muestras

Antes de solicitar muestras, asegúrese de que su equipo técnico tenga las siguientes capacidades:

• Capacidad de conducción: capacidad de proporcionar alimentación lógica de 3,2 V y alimentación de retroiluminación LED de 12 a 16 V para el módulo.

• Compatibilidad de interfaz: la placa base del sistema puede admitir un conector FH19‑40S‑0.5SH(51) de 40 pines o una solución de adaptador equivalente

• Soporte de señal: el chip de control principal puede emitir señales de interfaz paralela RGB de 24 o 16 bits

• Consideraciones térmicas: suficiente espacio de disipación de calor reservado dentro de su dispositivo

🔧 Alcance del soporte técnico profesional

Soporte técnico básico (proporcionado sin cargo)

Ofrecemos el siguiente soporte técnico profesional relacionado con módulos LCD a clientes directos:

1. Especificaciones y Consultoría de Integración

• Interpretación de las características eléctricas del módulo y recomendaciones de diseño de la fuente de alimentación.

• Instalación mecánica y análisis de compatibilidad estructural.

• Orientación sobre procesos de soldadura de conectores y ensamblaje de cables.

• Recomendaciones para la evaluación de la adaptabilidad ambiental (temperatura/humedad)

2. Documentación técnica del controlador IC

• Hoja de datos completa para el controlador IC ILI6485

• Ejemplos detallados de configuración de registro y secuencia de inicialización

• Análisis de parámetros de temporización de interfaz y recomendaciones de coincidencia

• Esquema de referencia para la corrección de gamma de color

3. Guía de ajuste del rendimiento óptico

• Métodos y estándares de prueba de uniformidad de brillo.

• Sugerencias de optimización para las características del ángulo de visión en instalaciones reales

• Direcciones de ajuste para el contraste y el rendimiento del color

• Esquemas de prueba y evaluación del tiempo de respuesta.

4. Soporte de verificación de confiabilidad

• Ciclos y condiciones de prueba de funcionamiento recomendados

• Diseño y recomendaciones de protección ESD

• Métodos de prueba del ciclo de temperatura

• Puntos clave para la evaluación de la confiabilidad operativa a largo plazo

Respuesta de soporte técnico

• Tiempo de respuesta: consultas técnicas respondidas dentro de las 24 horas en días laborables

• Métodos de comunicación: soporte por correo electrónico, teléfono y reuniones en línea para un intercambio técnico profundo

• Documentación: todos los documentos técnicos proporcionados tanto en chino como en inglés.

• Biblioteca de preguntas frecuentes: se establece una biblioteca de soluciones para problemas de integración comunes para referencia del cliente.
