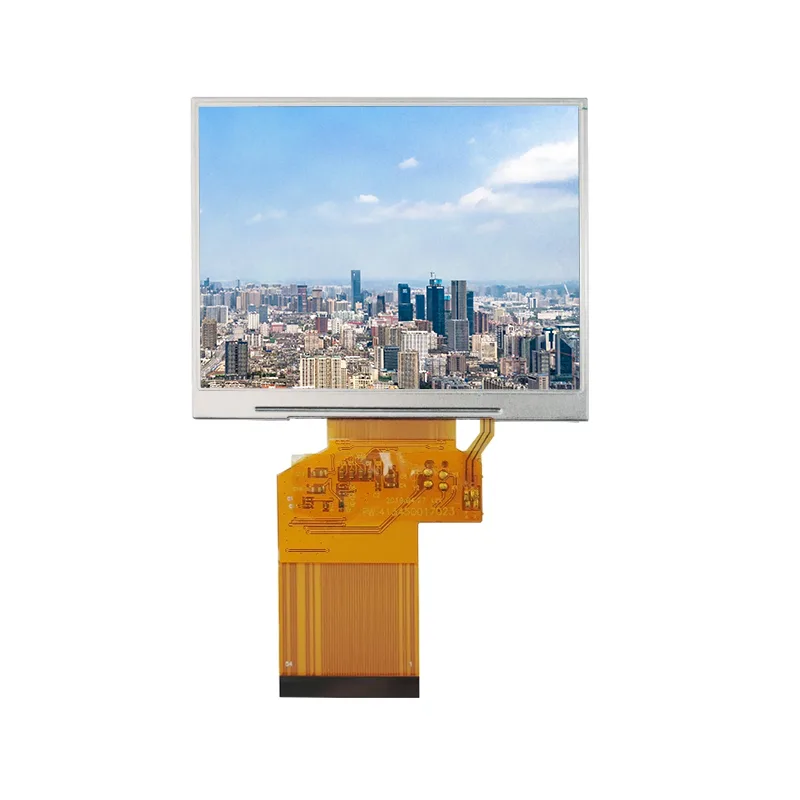

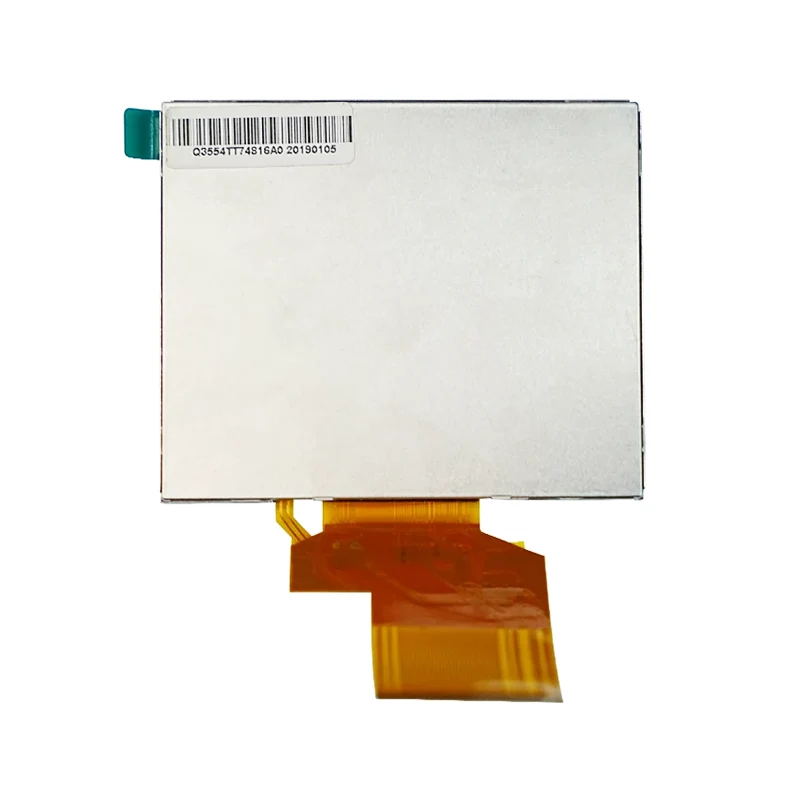

3.5 'Módulo de pantalla LCD de control industrial IPS TFT

Módulo de pantalla LCD de control industrial de 3.5 'de precisión con diseñamiento de precisión. Cuenta con una resolución de 320 × RGB × 240, zonas ultrafinas (0.3 ± 0.03 mm) y precisión dimensional de ± 0.2 mm. Optimizado para la dirección de vista libre con estrictas especificaciones de alineación de Glass-Bl. 3.5 'Control industrial El módulo de pantalla LCD LCD es ideal para la integración de la pantalla de alta precisión.

Enviar Consulta

Descripción del Producto

Soporte de pedidos de prueba de lotes pequeños y diseños de firmware/interfaz personalizados, fabricación de módulos de pantalla LCD de China TFT, Tianfu garantiza una integración perfecta en controles inteligentes/instrumentos portátiles, respaldados por una garantía de 12 meses.

En las características de stock

1. Construcción de alta precisión

Tolerancias dimensionales estrictas dentro de ± 0.2 mm aseguran un ajuste e integración de componentes confiables.

2. Pantalla optimizada de 3.5 "

3.5 'Control industrial El módulo de pantalla LCD IPS TFT presenta un panel LCD de resolución de 320 × RGB × 240 para un rendimiento visual claro.

3. Zonas de diseño de las delgadas

Las áreas críticas logran perfiles notablemente delgados hasta 0.3 ± 0.03 mm.

4. Visualización y ensamblaje de ingeniería

3.5 'Módulo de pantalla LCD de control industrial IPS TFT permite una dirección de visualización gratuita e incluye especificaciones precisas de alineación de vidrio a Blu (0.59 mm/1.35 mm).

Especificación

Tipo de módulo	TFT de 3.5 pulgadas
Resolución	320 × RGB × 240
Interfaz	RGB / Serial RGB / CCIR656 / CCIR601 de 24 bits
Película (película de ITO)	Anillo mate anti-newton, 0.188 mm de espesor, resistencia a la lámina: 350 ~ 500 Ω
IC del conductor	Hx8238d
Dimensiones mecánicas	76.90 × 63.9 × 3.26 mm
Área activa	70.08 × 52.56 mm
Temperatura operativa	-10 ° C ~ +60 ° C
Temperatura de almacenamiento	-20 ° C ~ +70 ° C
Dureza de la superficie	≥ 3H
Tiempo de respuesta	≤ 15 ms
Resistencia al circuito (x)	150 - 550 Ω (lado de la película)
Resistencia al circuito (y)	450 - 1100 Ω (lado de vidrio)
Dimensiones clave	AA (área activa): 55.20 x 96.65 mm OD (contorno): 66.80 x 105.40 mm VA adhesivo (área de visualización): 57.9 x 99.4 mm Adhesivo OD (contorno): 66.40 x 105.00 mm
Fuente de alimentación	3.3V (rango de 2.6-3.6V)
Cumplimiento ambiental	Cumplimiento de ROHS
Pruebas de fiabilidad	• Almacenamiento de alta temperatura: 80 ° C/96H • Almacenamiento de baja temperatura: -30 ° C/96H • Ciclismo térmico: -30 ° C↔+80 ° C • ESD: ± 8kV Air /± 4KV Contacto • Vibración: 10–150Hz, 100m/s²

Detalles

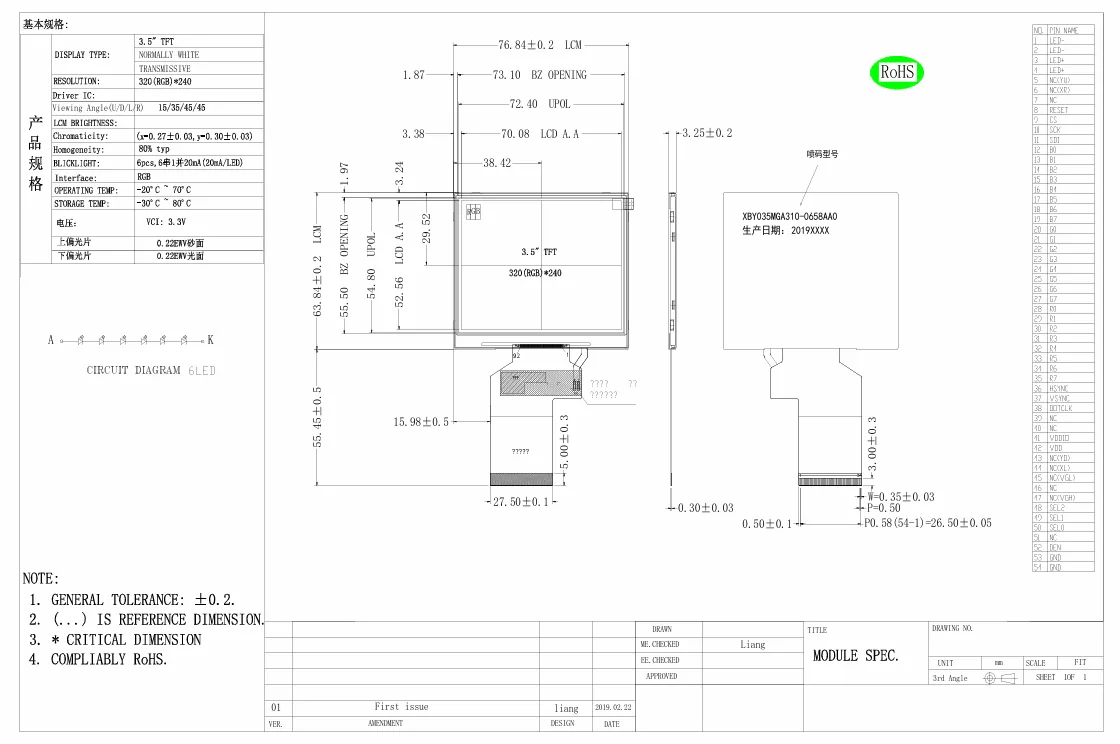

3.5' Industrial Control IPS TFT LCD Screen Module

Solicitud

Tianfu Tiempo de liderazgo

Productos estándar		Productos personalizados
Cantidad de pedido	El tiempo de entrega	Tipo de personalización	El tiempo de entrega
1-30 PCS	Inmediatamente	B/L y FPC y TP	dentro de las 5 semanas
31-100 PCS	1 semana	B/L y FPC y TP	dentro de las 5 semanas
101-500 PCS	dentro de las 2 semanas	B/L y FPC y TP	dentro de las 5 semanas
501-1000 PCS	dentro de las 3 semanas	B/L y FPC y TP	dentro de las 5 semanas
1001-5000 PCS	dentro de las 3 semanas	BL & FPC & TP	dentro de las 6 semanas
5000+ pcs	dentro de las 4 semanas	BL & FPC & TP	dentro de las 6 semanas
