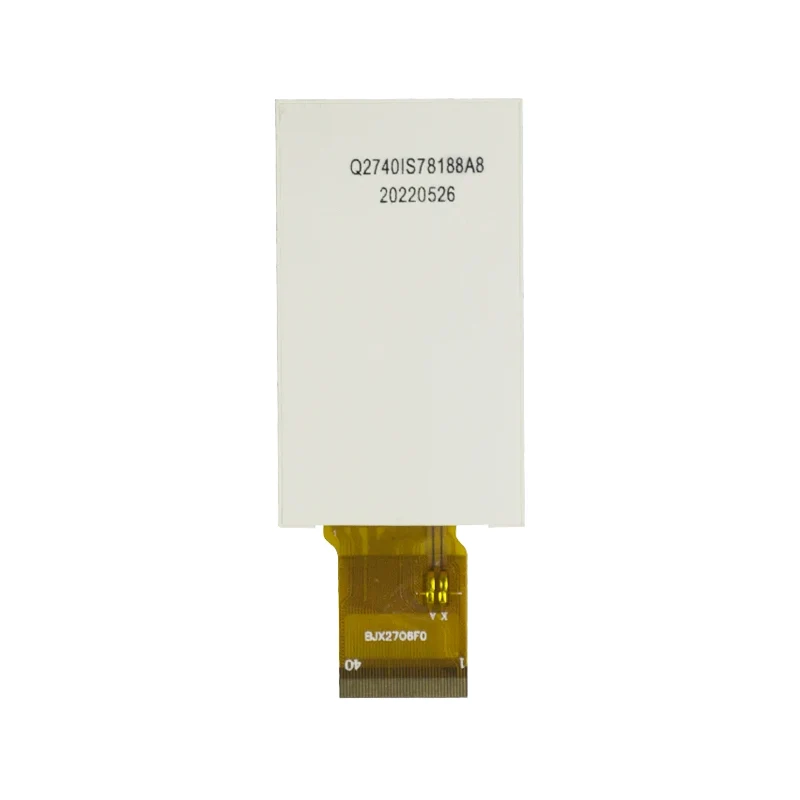

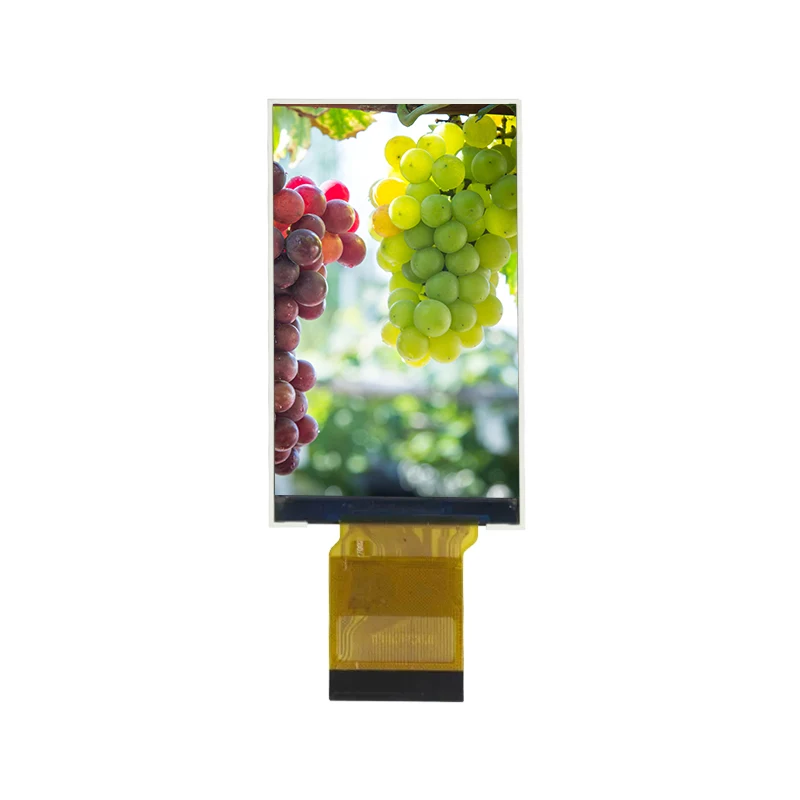

Módulo de pantalla LCD TFT IPS de temperatura ancha de 3,92'

Como fabricante chino profesional de LCD y proveedor personalizado, Tianfu presenta este módulo de pantalla LCD TFT IPS de temperatura amplia de 3,92', que enfatiza la alta rentabilidad y confiabilidad. Este módulo utiliza el controlador IC ST7796, presenta una resolución de 320×320 y admite 16,7 millones de colores, lo que brinda imágenes claras, detalladas y estables en una pantalla IPS de 3,92 pulgadas con amplios ángulos de visión. El producto cuenta con una amplia capacidad de temperatura de funcionamiento (-20 °C a +70 °C), lo que lo hace adecuado para entornos hostiles como aplicaciones exteriores, industriales y automotrices. También admite interfaces MCU/SPI y un amplio rango de voltaje (2,5 V–3,6 V), lo que lo hace ideal para dispositivos portátiles y de bajo consumo.

¿De qué es capaz?

Visualización de información en tiempo real: muestra claramente gráficos, iconos, texto e interfaces de datos.

Núcleo de la interfaz hombre-máquina (HMI): ofrece una interfaz intuitiva táctil o interactiva basada en botones para los usuarios.

Funcionamiento de bajo consumo: diseño de amplio voltaje (2,5 V–3,6 V) ideal para dispositivos portátiles o que funcionan con baterías

Rendimiento estable en un amplio rango de temperaturas: funciona de manera confiable en entornos hostiles de -20 °C a +70 °C, lo que garantiza confiabilidad para aplicaciones en exteriores, industriales y automotrices.

Especificación

Detalles del módulo de pantalla LCD TFT IPS de temperatura ancha de 3,92 'de Tianfu

Monitores portátiles: muestran claramente las formas de onda de frecuencia cardíaca, oxígeno en sangre y presión arterial. Dispositivos de diagnóstico portátiles: interfaces para instrumentos de detección de imágenes por ultrasonido y temperatura corporal

Automoción y transporte

Pantallas Auxiliares de Control Central Automotriz: Pantalla para control de aire acondicionado y monitoreo de presión de neumáticos. Paneles de instrumentos de vehículos eléctricos: pantalla para alertas de nivel de batería, velocidad y navegación

Automatización industrial y HMI

Paneles de control industriales: monitoreo del estado del PLC y visualización de datos de la línea de producción

Pantallas de control de hogar inteligente: interfaz integrada para seguridad, control de temperatura e iluminación

Instrumentos de prueba y medición

Osciloscopios y analizadores de espectro: representación de formas de onda en tiempo real

Medidores eléctricos inteligentes y gestión de energía: curvas de consumo de energía y visualización de información de alarmas

Electrónica de consumo y dispositivos inteligentes

Relojes inteligentes/equipos de fitness: adaptados para un diseño de interfaz de usuario redondo

Paneles de Electrodomésticos: Interfaces interactivas para cafeteras y hornos.

El control de calidad es el núcleo de lo que hacemos.

Pruebas de confiabilidad (cumple con los estándares de la industria)

Prueba de almacenamiento a alta temperatura: funcionamiento sostenido durante 240 horas a 80 °C, con funcionalidad completa conservada después de la recuperación.

Prueba de almacenamiento a baja temperatura: exposición sostenida durante 240 horas a -30 °C, sin congelación del cristal líquido ni falla funcional.

Prueba operativa de alta temperatura y alta humedad: funcionamiento continuo durante 240 horas a 60 °C y 90 % de humedad relativa, sin corrosión ni anomalías en la visualización.

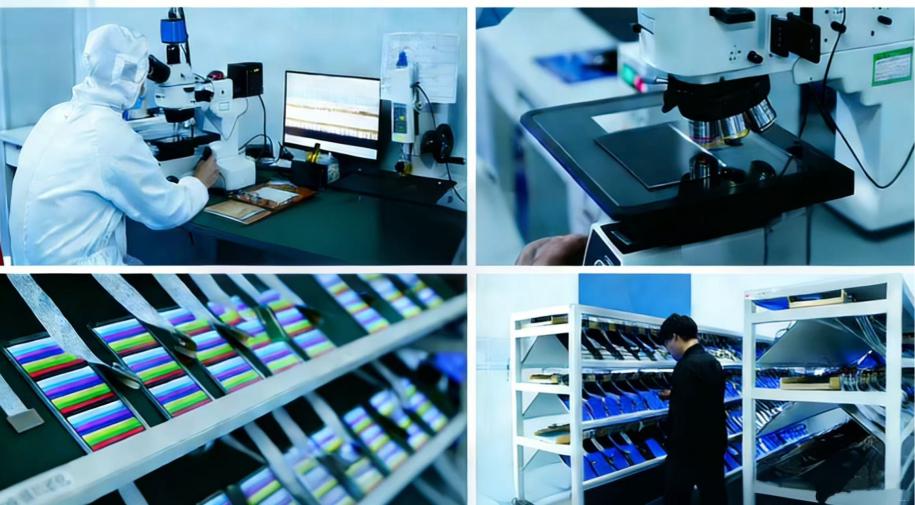

Estándares de producción y control de calidad

Ensamblaje SMT completamente automatizado: garantiza una calidad de soldadura constante.

Inspección 100 % al encender: prueba de píxeles, análisis de uniformidad del color y verificación del rendimiento de la retroiluminación.

Prueba de quemado: 48 horas de funcionamiento continuo a temperatura ambiente para eliminar productos defectuosos en sus primeras etapas.

¿Cómo podemos personalizar una pantalla LCD para usted?

Servicios de personalización y flujo de procesos

Opciones personalizables

Ajuste de interfaz: configuración de prioridad SPI/MCU y adaptación de secuencia de pines.

Ajuste de retroiluminación: personalización del brillo, la temperatura del color (2700 K–6500 K) y el método de atenuación (PWM/analógico).

Tratamiento de superficie: Revestimiento antideslumbrante, revestimiento antihuellas y opciones de laminación brillante/mate.

Modificación del factor de forma: longitud del FPC y ajuste de la posición de la interfaz, con soporte para perforación personalizada.

Integración de pantalla táctil: Pantalla táctil resistiva/capacitiva (que admite hasta 10 puntos táctiles).

Flujo de proceso

Análisis de requisitos: consulta del equipo técnico para confirmar la resolución, la interfaz y los requisitos ambientales.

Diseño de solución: Provisión de diagramas de conexión de circuitos y código de inicialización del controlador (compatible con Arduino, STM32, Raspberry Pi).

Fabricación de muestras: entrega de 3 a 5 muestras de prueba en un plazo de 5 a 7 días hábiles.

Verificación y depuración: asistencia con pruebas de pantalla, optimización del consumo de energía y pruebas de aumento de temperatura.

Producción de prueba en lotes pequeños: lote inicial de 50 a 500 unidades, acompañado de informes de inspección.

Producción en masa: entrega en un plazo de 15 a 20 días, con documentación de calidad del lote proporcionada.
