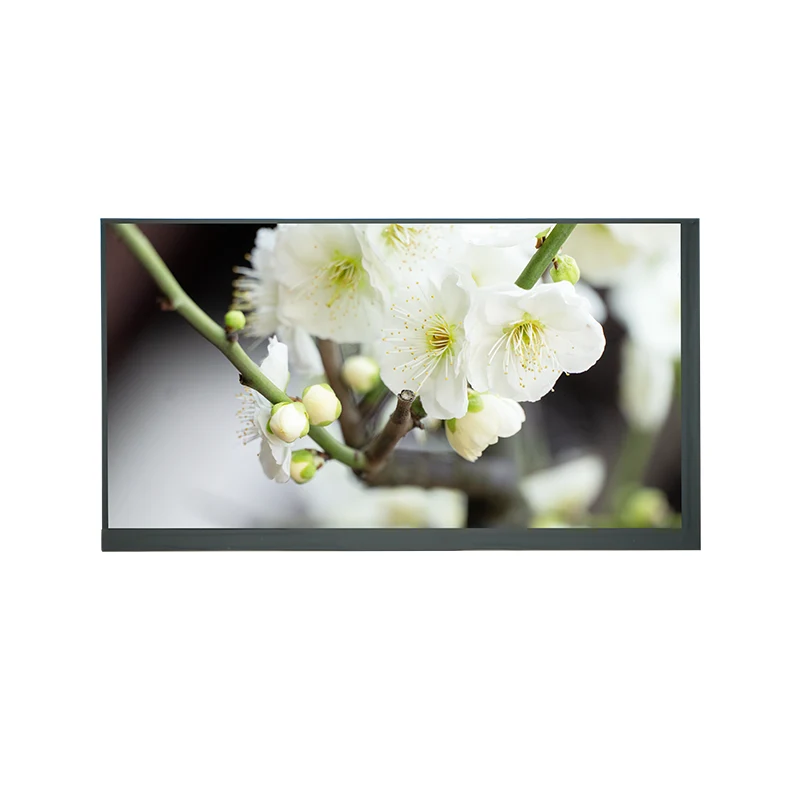

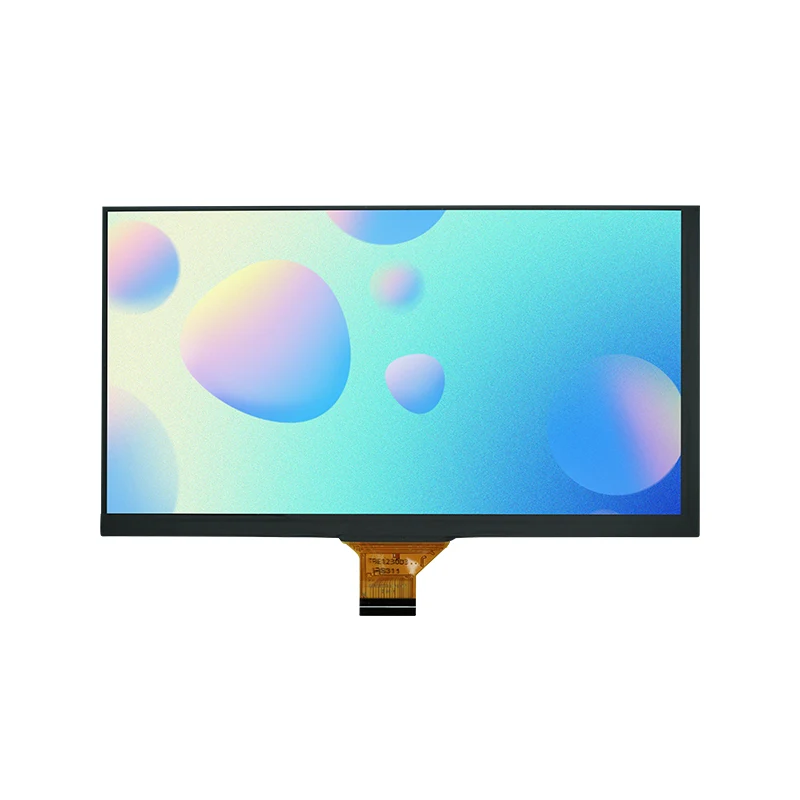

7.0 '50 pin TN TFT Módulo de pantalla LCD

Módulo de pantalla LCD Tian Tianfu 7.0 '50 Pin TFT para entornos duros: 1024 × RGB × 600 TN Panel ofrece 800: 1 contraste con 140 nits brillo. Construido para -20 ℃ ~+70 ℃ Operación, con interfaz TTL, superficie anti-Glare y luz de fondo de 18 led (9.6V/120MA). Respuesta de 25 ms, 51% de color NTSC, resistencia a la vibración/certificación certificada por IEC. 7.0 '50 pin TN TFT El módulo de pantalla LCD es ideal para equipos médicos y sistemas HMI resistentes.

Enviar Consulta

Descripción del Producto

Soporte de pedidos de prueba de lotes pequeños y diseños de firmware/interfaz personalizados, fabricación del módulo de pantalla LCD TFT, Tianfu garantiza una integración perfecta en controles inteligentes/instrumentos portátiles, respaldados por una garantía de 12 meses.

Tianfu 7.0 '50 pin TN TFT Módulo de pantalla LCD en características de stock

1. Resistencia a la temperatura industrial

Opera sin problemas en -20 ℃ a +70 ℃ entornos con resistencia térmica/vibración/ESD certificada por IEC.

2. panel TN de alto contraste

Ofrece una relación de contraste de 800: 1 y brillo de 140nits para una visibilidad aguda bajo iluminación severa.

3. Interfaz TTL Robust

Interfaz RGB paralela de 50 pines con control de dirección de escaneo (UPDN/SHLR) y selección de modo DE/Sync.

4. Sistema de luz de fondo dable

Matriz de 18 LED (9.6V/120MA) con tratamiento de superficie anti-Glare y eficiencia energética de 1152MW.

Tianfu personalizado 7.0 '50 pin tn tft especificación del módulo de pantalla LCD

Especificaciones centrales
Tamaño de pantalla	TN TFT-LCD de 7.0 pulgadas
Resolución	1024 × RGB × 600 (WVGA)
Densidad de píxeles	0.1506 (h) × 0.1432 (v) mm Pixel Pitch
Modo de visualización	Normalmente blanco
Interfaz	TTL paralelo RGB
Tratamiento superficial	Antideslumbrante

Especificaciones ópticas
Luminancia (típ.)	140 CD / m²
Relación de contraste	800: 1
Tiempo de respuesta	25 ms (tipo.)
Gama de colores	51% NTSC
Uniformidad	75% (luminancia), ± 0.008 (coordenadas de color)

Especificaciones eléctricas
Fuente de alimentación	3.3V digital (± 10% de tolerancia) 9,6V análogo
Consumo actual	30MA (digital), 35 mA (análogo)
Sistema de retroceso	18 LED Potencia total de 1152MW
Temperadora de operación	-20 ℃ a +70 ℃
Temperatura de almacenamiento	-30 ℃ a +70 ℃

Confiabilidad certificada-4
Pruebas térmicas	96hrs @-30 ℃/+70 ℃ Choque térmico de 10 ciclos (-20 ℃↔60 ℃)
Vibración	Barrido de 10-50Hz/1.0 mm
Protección de ESD	Contacto de ± 4kV / ± 8kV de descarga de aire

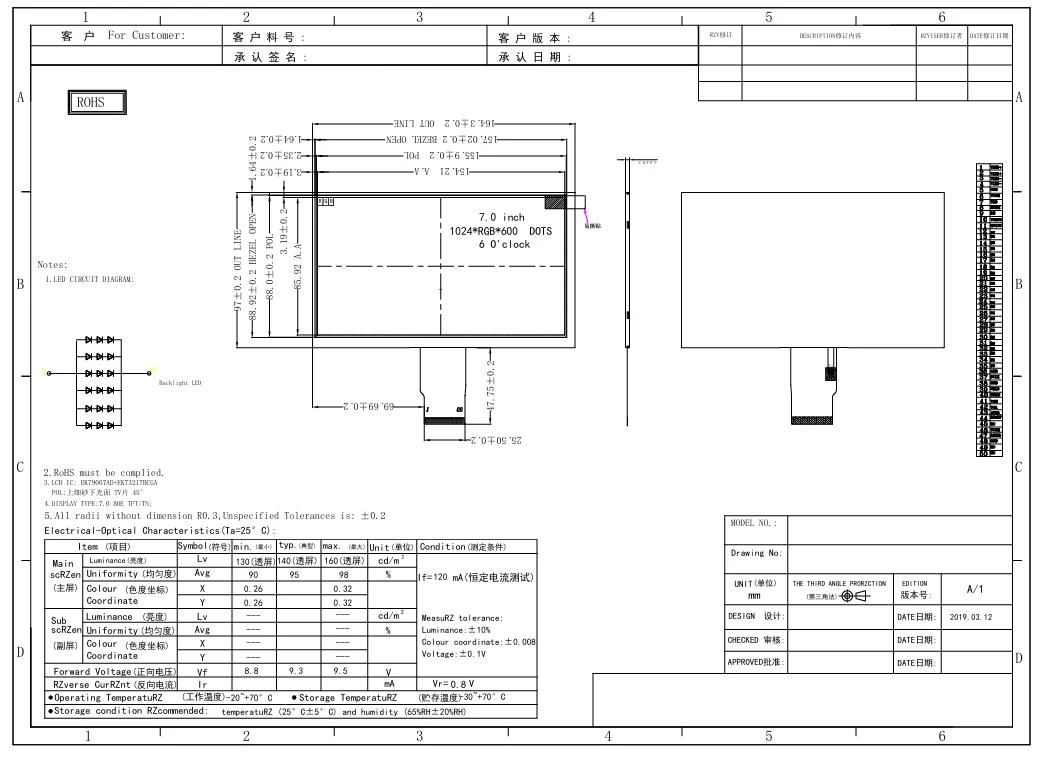

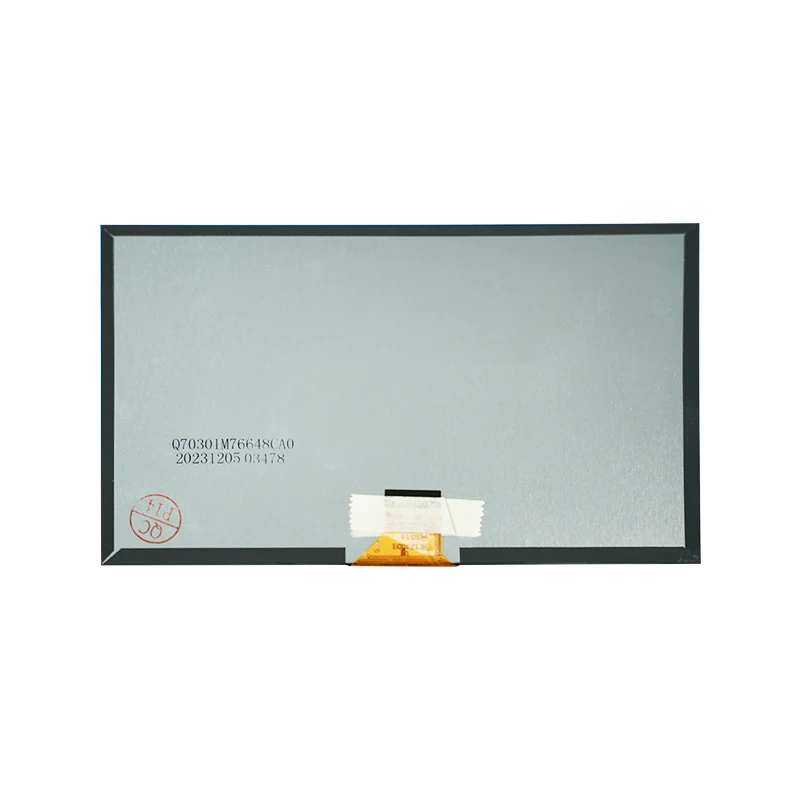

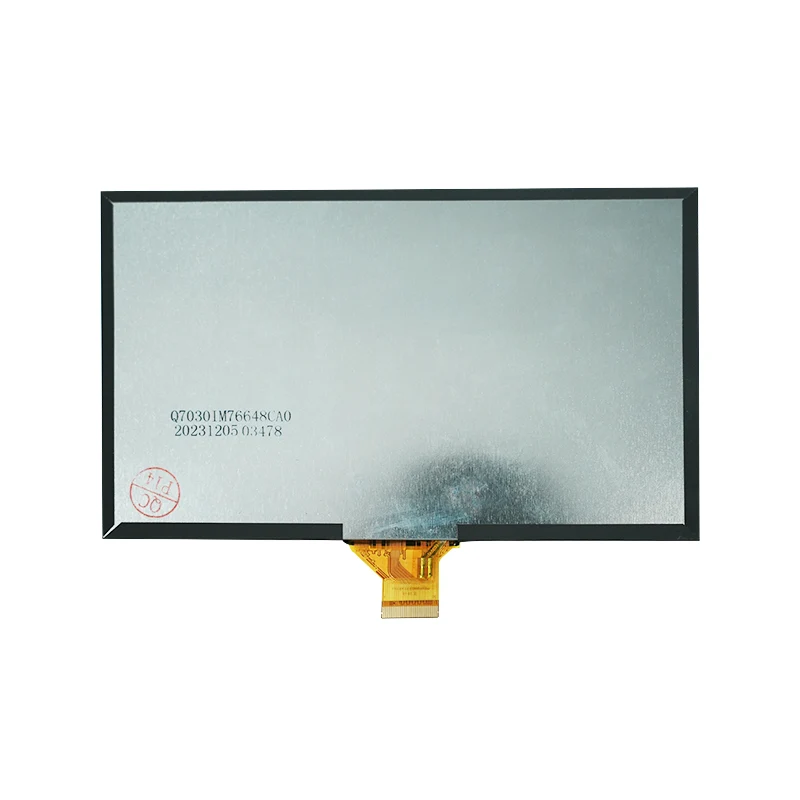

Tianfu 7.0 '50 pin TN TFT Detalles del módulo de pantalla LCD

Tianfu 7.0 'TFT LCD Módulo de pantalla Aplicación

Tianfu Tiempo de liderazgo

Productos estándar		Productos personalizados
Cantidad de pedido	El tiempo de entrega	Tipo de personalización	El tiempo de entrega
1-30 PCS	Inmediatamente	B/L y FPC y TP	dentro de las 5 semanas
31-100 PCS	1 semana	B/L y FPC y TP	dentro de las 5 semanas
101-500 PCS	dentro de las 2 semanas	B/L y FPC y TP	dentro de las 5 semanas
501-1000 PCS	dentro de las 3 semanas	B/L y FPC y TP	dentro de las 5 semanas
1001-5000 PCS	dentro de las 3 semanas	BL & FPC & TP	dentro de las 6 semanas
5000+ pcs	dentro de las 4 semanas	BL & FPC & TP	dentro de las 6 semanas
