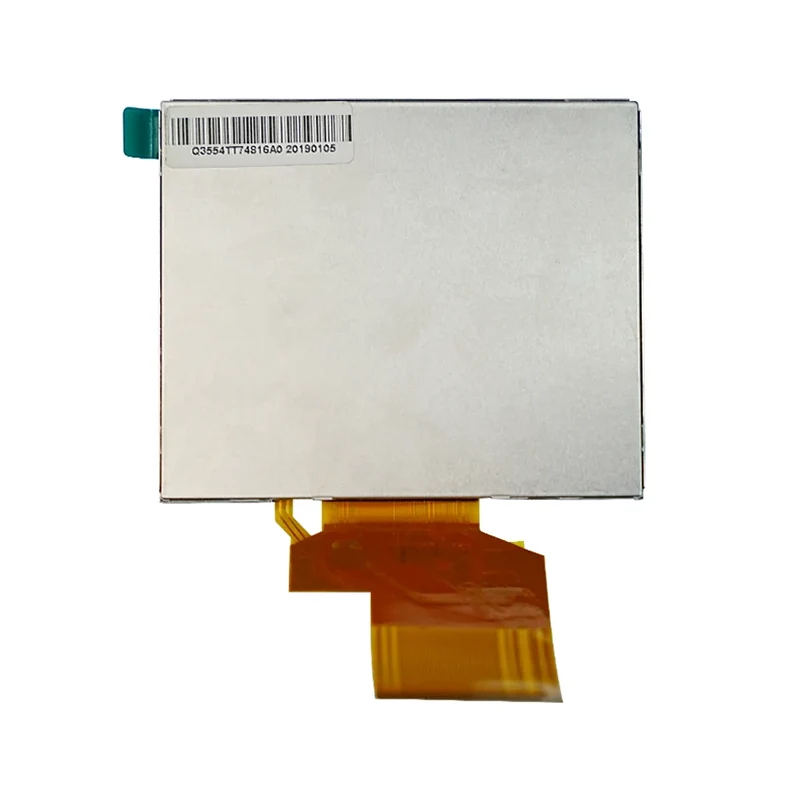

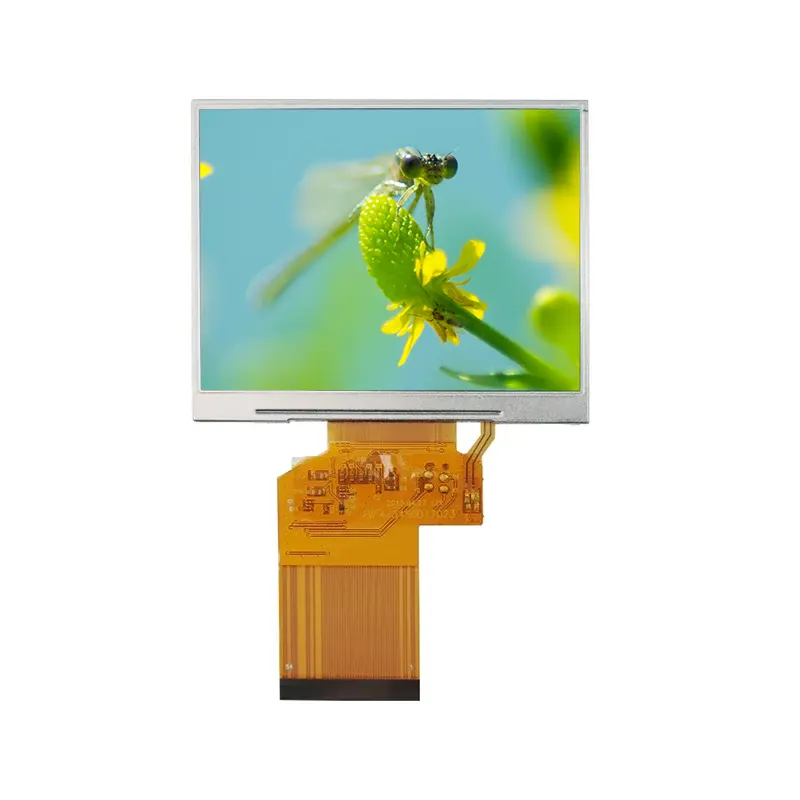

Módulo de pantalla LCD TFT TN estándar industrial de 3,5'

Tianfu, un fabricante chino de LCD que se especializa en pantallas personalizables, rentables y de alta calidad, ofrece el módulo de pantalla LCD TFT TN estándar industrial de 3,5'. Diseñado para entornos hostiles, este módulo presenta una resolución de 320 × RGB × 240, 16,7 millones de colores y el controlador IC HX8238D, que admite interfaces versátiles (RGB de 24 bits, RGB en serie, CCIR601/656) para una integración perfecta en sistemas industriales. Las especificaciones clave incluyen adaptabilidad de temperatura de grado industrial (-20 °C ~ +70 °C en funcionamiento, -30 °C ~ +80 °C en almacenamiento), retroiluminación de 6 LED, relación de contraste de 350:1 y dimensiones compactas (76,90 × 63,9 × 3,26 mm).

Especificación

Detalles del módulo de pantalla LCD TFT de 3,5 'Tianfu

Ya sea que se utilice en interfaz hombre-máquina (HMI), medidores de visualización de estado, pantallas de dispositivos portátiles o terminales de reproducción multimedia, el módulo de pantalla LCD TFT TN estándar industrial de 3,5' ofrece soluciones de visualización claras, estables y confiables.

1. Control y automatización industriales

· Paneles de Control PLC e Interfaces Hombre-Máquina (HMI)

· Instrumentos de prueba portátiles (multímetros, osciloscopios)

· Paneles de operación de automatización/robot industrial

· Unidades de Control Remoto (Grúas, Maquinaria de Construcción)

· Terminales Portátiles de Inspección y Adquisición de Datos

2. Hogar inteligente e Internet de las cosas (IoT)

· Paneles de control de hogar inteligente/Pantallas de control central

· Interruptores de pared inteligentes

· Paneles de control de electrodomésticos (aires acondicionados, lavadoras, puertas de refrigeradores/fabricantes de hielo inteligentes, lavavajillas, hornos, hornos de vapor, combinaciones de lavado/secado de carga frontal, controles inteligentes de aire acondicionado/sistema de aire fresco, calentadores de agua inteligentes)

3. Electrónica de consumo y equipos comerciales

· Consolas de juegos portátiles, marcos de fotos digitales, reproductores de DVD portátiles, pantallas de visualización de radio/altavoces Bluetooth, terminales POS, terminales de pedidos, máquinas de control de asistencia, diccionarios electrónicos, máquinas/dispositivos de aprendizaje para educación temprana, teclados electrónicos, terminales portátiles comerciales (terminales de pedidos, lectores de códigos de barras)

¿Por qué más de 200 clientes siguen eligiendonos?

Ventajas principales

• Diseño de interfaz múltiple para alta compatibilidad

Admite RGB paralelo, RGB en serie y CCIR656/601 simultáneamente, lo que permite una adaptación flexible a diferentes esquemas de control principal y reduce los costos de ajuste de hardware de los clientes.

• Adaptabilidad ambiental de grado industrial

Cuenta con un rango de temperatura de funcionamiento de -10 °C ~ +60 °C y ha pasado múltiples pruebas de confiabilidad, incluido almacenamiento a temperatura alta y baja, ciclos de temperatura, vibración y ESD, lo que lo hace adecuado para entornos hostiles.

• Experiencia óptica y táctil optimizada

Adopta una película mate resistente al anillo de Newton para eliminar franjas de interferencia y garantizar un funcionamiento táctil suave; la dureza de la superficie es ≥ 3H para resistencia al rayado, ideal para escenarios de operación de alta frecuencia.

• Estructura mecánica precisa y diseño de fácil montaje

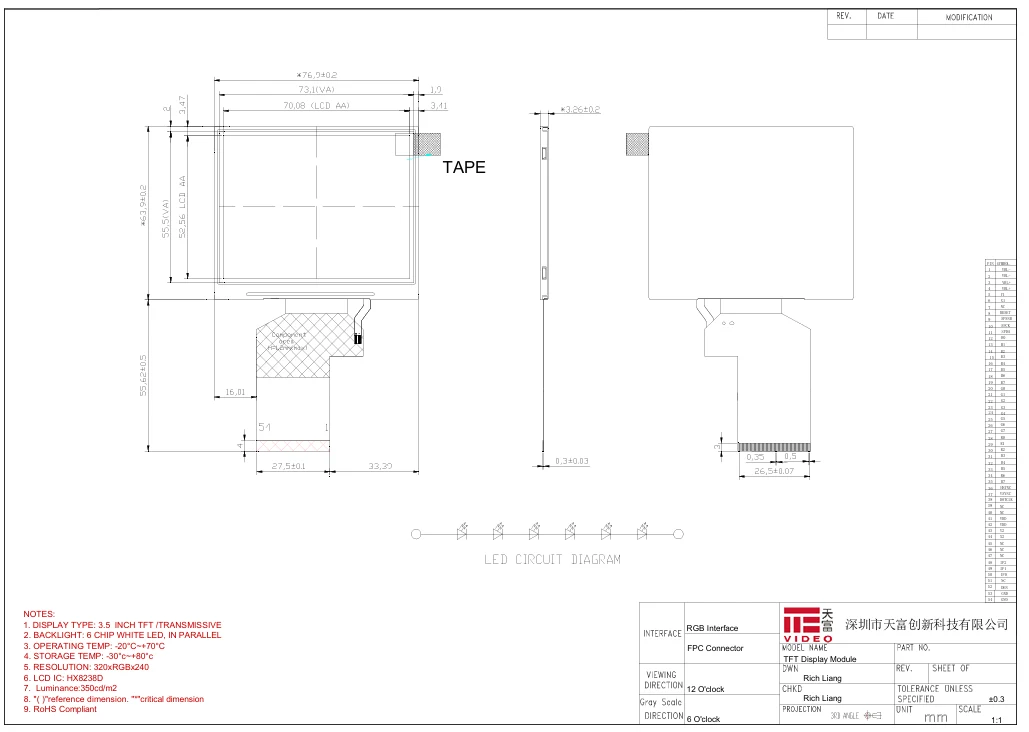

Proporciona múltiples conjuntos de dimensiones clave que incluyen AA, OD, VA y marco de caucho, lo que facilita la apertura de orificios estructurales y el diseño de laminación para los clientes, y reduce la dificultad de ensamblaje.

• Amplio suministro de voltaje y bajo consumo de energía

Presenta un amplio rango de entrada de voltaje de 2,6 V a 3,6 V, con baja sensibilidad a las fluctuaciones de la fuente de alimentación, adecuado para entornos de suministro de energía industrial o que funcionan con baterías.

Su socio LCD de confianza con 16 años de experiencia especializada---Tianfu

Cuando compara varios proveedores, más allá de parámetros y precios, nos gustaría transmitir nuestro valor único como fabricante pequeño y mediano con más de 16 años de experiencia dedicada en la industria de pantallas de cristal líquido. Elegirnos significa que obtendrá algo más que un simple módulo de visualización: obtendrá un socio estable, confiable y con gran capacidad de respuesta a largo plazo.

✅ Conocemos nuestros productos y, lo que es más importante, entendemos sus necesidades

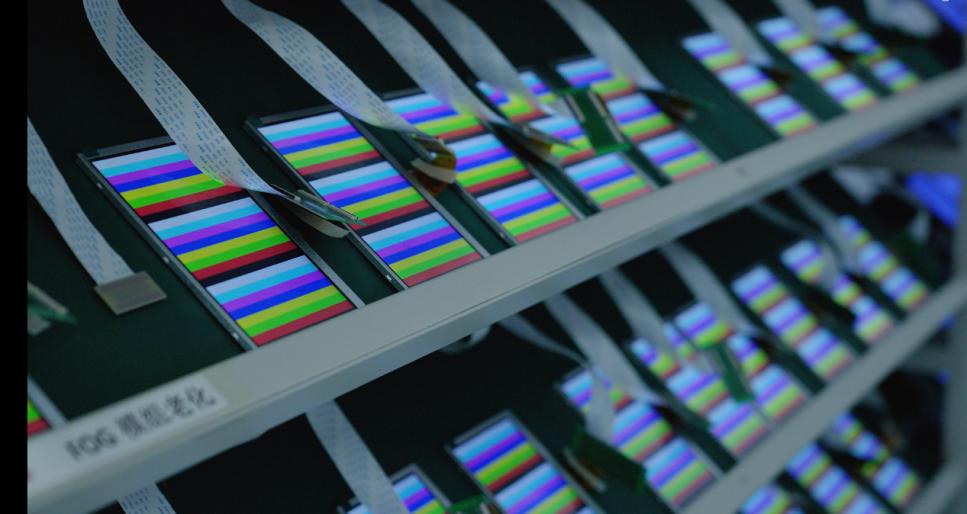

· Procesos de fabricación probados: 16 años de experiencia acumulada nos han brindado un dominio profundo de la aplicación de controladores IC clásicos como el HX8238D. Desde la unión COG y la laminación de películas ITO hasta las pruebas de envejecimiento y la inspección 100%, hemos establecido flujos de trabajo de producción maduros y estables, garantizando que cada módulo que reciba ofrezca un rendimiento, confiabilidad y durabilidad consistentes.

· Diseño dirigido a los puntos débiles: la compatibilidad con múltiples interfaces del módulo (RGB/CCIR) y la amplia tolerancia a temperaturas de grado industrial son el resultado de optimizaciones de diseño basadas en amplios comentarios de los clientes. Entendemos que los clientes de lotes pequeños y medianos necesitan una pantalla "versátil" y robusta para cumplir con los diversos requisitos de múltiples proyectos.

✅ Nuestra escala moderada significa mayor enfoque y flexibilidad

· Respuesta y Comunicación Rápida: Sin procedimientos engorrosos típicos de las grandes empresas. Sus consultas técnicas, confirmaciones de especificaciones o solicitudes de modificación serán manejadas directamente por ingenieros o gerentes de proyectos experimentados, con tiempos de respuesta medidos en horas en lugar de días.

· Soporte de personalización flexible: ya sea que necesite ajustes en la longitud del FPC, distribución de pines de la interfaz, brillo de la retroiluminación o adaptación en lotes pequeños de códigos de inicialización de firmware específicos, tenemos la capacidad de brindar respuestas de ingeniería rápidas. Su pedido de 500 unidades se trata con la misma prioridad que las cuentas clave.

· Valor impulsado por el enfoque: Nos especializamos en la fabricación de pantallas táctiles y TFT de tamaño pequeño y mediano, con todas las mejoras de procesos y medidas de control de calidad centradas en este negocio principal. Lo que obtiene es el resultado de un equipo dedicado a un campo de especialización enfocado.

✅ Valoramos nuestra reputación, garantizando una calidad controlada y un suministro estable

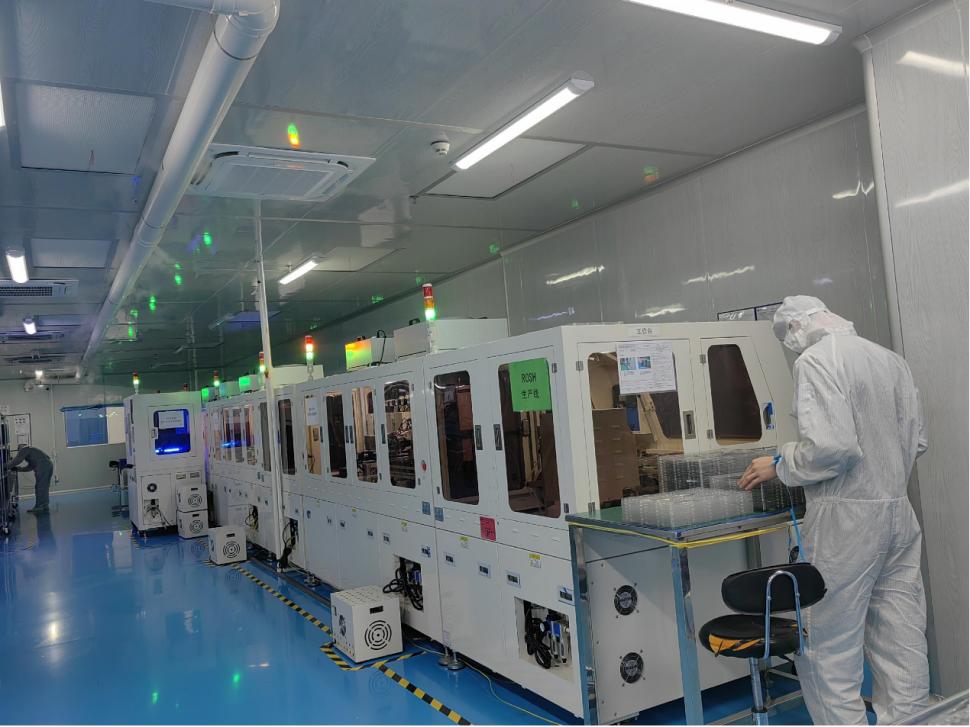

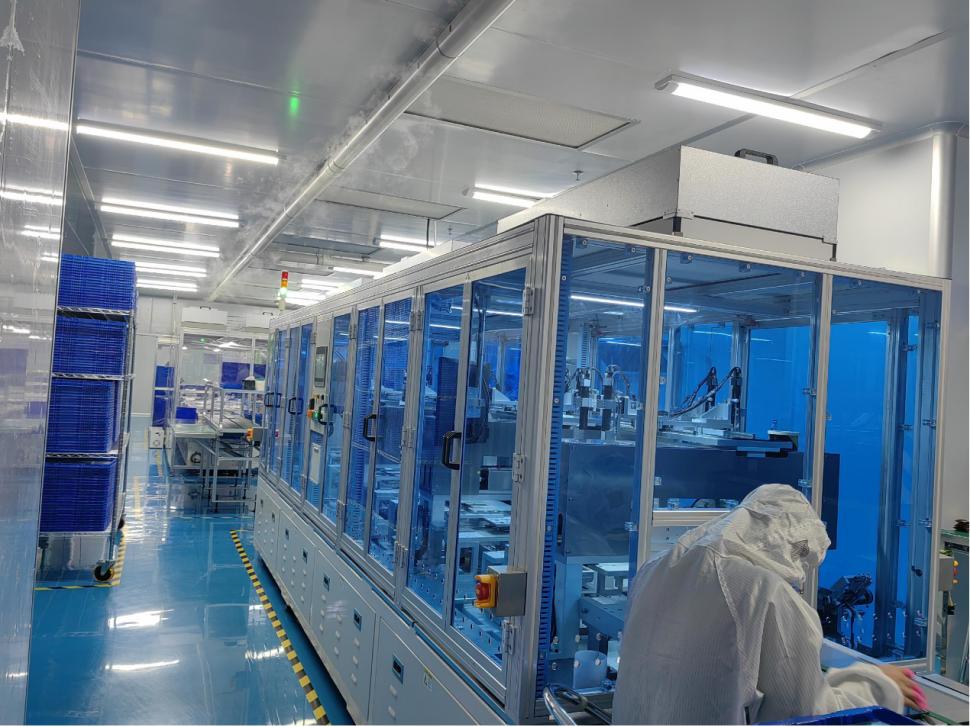

· Gestión interna de ciclo completo: desde la adquisición de materiales y la colocación de SMT hasta el ensamblaje y las pruebas de módulos, todos los procesos críticos se completan en nuestras propias instalaciones. Esto garantiza una trazabilidad y control total de la calidad, eliminando los riesgos de fluctuaciones de calidad causadas por la subcontratación.

· Compromiso de suministro a largo plazo: Reconocemos plenamente la importancia del ciclo de vida del producto para sus proyectos. Para componentes clásicos como el HX8238D, hemos establecido un sistema de inventario seguro y podemos proporcionar un suministro continuo garantizado, respaldando sus necesidades de producción a largo plazo sin preocupaciones.

· Cooperación transparente: estaremos encantados de proporcionarle hojas de datos detalladas, informes de prueba e incluso introducciones de procesos. Creemos que sólo cuando los clientes toman decisiones de compra informadas se pueden construir asociaciones a largo plazo.

✅ Soporte integral de preventa y posventa

· Soporte de desarrollo listo para usar: cada módulo viene con definiciones de interfaz claras, códigos de controlador validados (compatibles con plataformas MCU comunes) y referencias esquemáticas, lo que reduce significativamente el tiempo de depuración de sus ingenieros.

· Asistencia para la implementación de la producción: si está utilizando nuestros módulos por primera vez, podemos brindarle pautas sobre soldadura, precauciones de ensamblaje y pruebas funcionales simples, lo que lo ayudará a lograr una producción en masa sin problemas.

· Garantía de calidad confiable: Todos los módulos se someten al 100% a pruebas eléctricas e inspecciones de confiabilidad de muestreo antes del envío y están respaldados por una garantía de calidad de 12 meses.

En resumen, elegirnos significa elegir un socio confiable que ofrezca:

Productos refinados por 16 años de experiencia en la industria + Capacidad de respuesta ágil a sus necesidades de personalización como pequeña y mediana empresa + Control de calidad riguroso como si salvaguardáramos nuestra propia marca.

Puede que no seamos el mayor proveedor del mercado, pero nos comprometemos a ser el que mejor te entienda y te proporcione la mayor tranquilidad.

preguntas frecuentes

P1: ¿Esta pantalla admite la funcionalidad táctil?

Sí, este módulo integra una pantalla táctil resistiva (película ITO) que admite contacto de un solo punto. Cuenta con una interfaz resistiva estándar de 4 cables y requiere un chip de control táctil externo o una MCU con un ADC incorporado.

P2: ¿Pueden proporcionar una versión con toque capacitivo?

La versión estándar actual viene con tacto resistivo. Para toque capacitivo (que admite toque multipunto), contáctenos para personalizarlo.

P3: ¿Cuál es la diferencia entre CCIR656 y CCIR601 en la interfaz? ¿Cómo debo elegir?

CCIR656 es un formato de señal de sincronización integrado (comúnmente utilizado para transmisiones de vídeo digital), mientras que CCIR601 es un formato de señal de sincronización independiente. Si su procesador emite señales de vídeo estándar ITU-R BT.656/BT.601 (por ejemplo, ciertos procesadores multimedia), es factible la conexión directa. Si no está seguro, proporcione su modelo de control principal y le ayudaremos con la selección.

P4: ¿Se puede ampliar el rango de temperatura de funcionamiento de -10 °C ~ +60 °C a un rango más amplio?

El producto estándar tiene este rango de temperatura. Para requisitos industriales de temperatura amplia, como -30 °C ~ +80 °C, se puede discutir la personalización, que generalmente implica ajustes en los materiales de cristal líquido y los procesos de fabricación.

P5: ¿Hay disponibles placas de controlador o placas adaptadoras compatibles?

Podemos proporcionar placas adaptadoras RGB y placas adaptadoras táctiles (incluidos circuitos integrados táctiles) para simplificar el diseño de su circuito. Consulte a nuestro equipo de ventas para obtener más detalles.

Relacionados con la producción y el uso

P6: ¿Cuál es el nivel de protección ESD del módulo?

El módulo ha pasado pruebas ESD de ±8kV (descarga de aire)/±4kV (descarga de contacto), cumpliendo con los requisitos de entornos industriales generales. Se recomienda tomar medidas adecuadas de conexión a tierra y aislamiento al diseñar la carcasa del producto.

P7: ¿Un tiempo de respuesta de 15 ms provocará desenfoque de movimiento?

15 ms es el tiempo de respuesta típico de gris a gris, que es suficiente para la mayoría de escenarios como control industrial, instrumentación e interfaces interactivas. Para reproducción de video de alta velocidad (por ejemplo, por encima de 30 fps), se recomienda evaluar el rendimiento dinámico real de la imagen.

P8: ¿Cómo se conecta la retroiluminación del módulo?

El módulo en sí no incluye un circuito controlador de retroiluminación, pero proporciona pines de retroiluminación LED (normalmente +3,3 V y GND). Debe conectar una fuente de corriente constante externa o un circuito controlador de retroiluminación. La corriente depende de la configuración en serie-paralelo de los LED de retroiluminación (valor típico: aprox. 60-100 mA).
