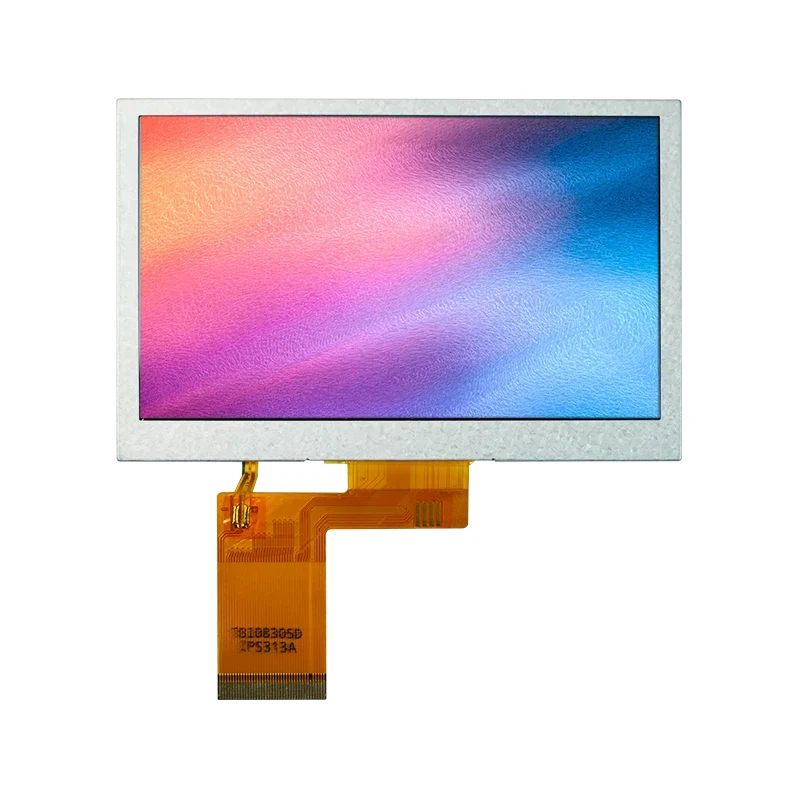

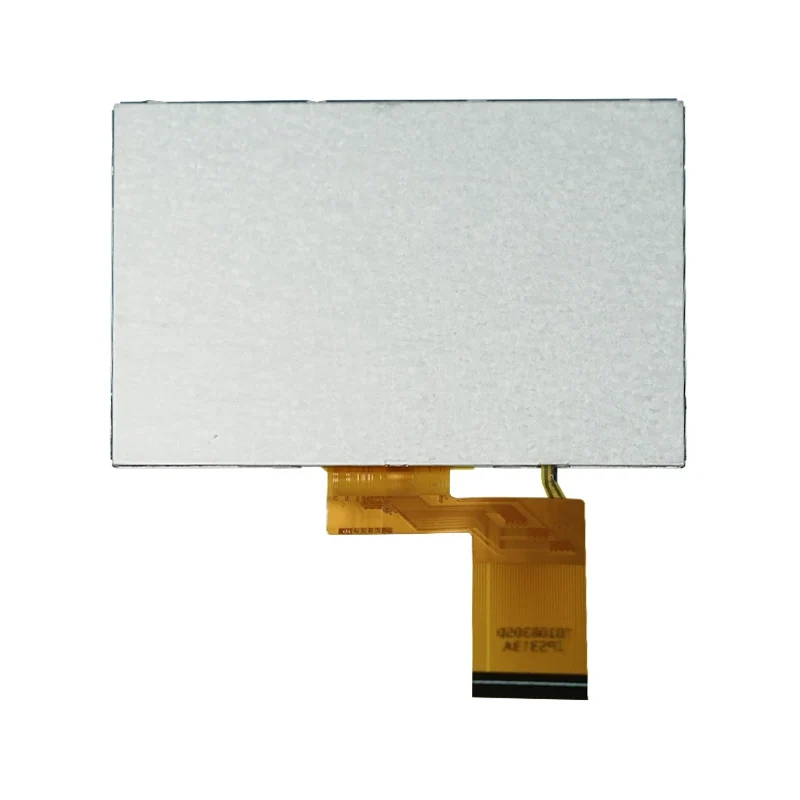

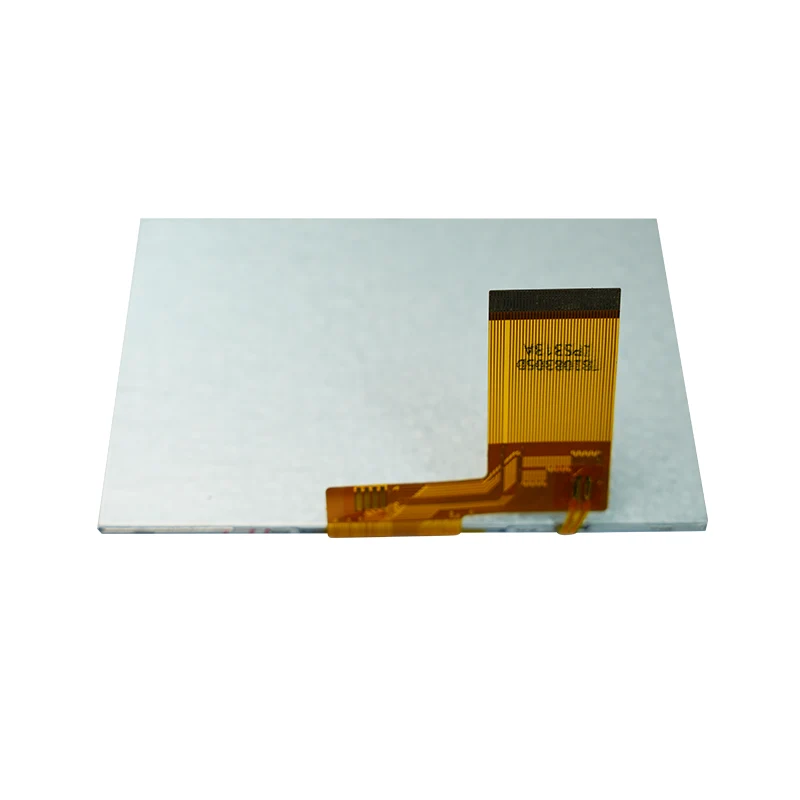

Módulo de pantalla LCD TFT IPS con interfaz RGB de 4,3'

Capacidades principales:

• Mostrar imágenes dinámicas, texto e interfaces gráficas de usuario (GUI)

• Admite una resolución de 480×272, lo que garantiza un contenido claro y legible

• Conexión directa al chip de control principal a través de la interfaz RGB, lo que simplifica la integración del sistema

• La retroiluminación de alto brillo (valor típico 620 cd/m²) garantiza la visibilidad en entornos con mucha luz

• El diseño de bajo consumo de energía prolonga la duración de la batería del dispositivo

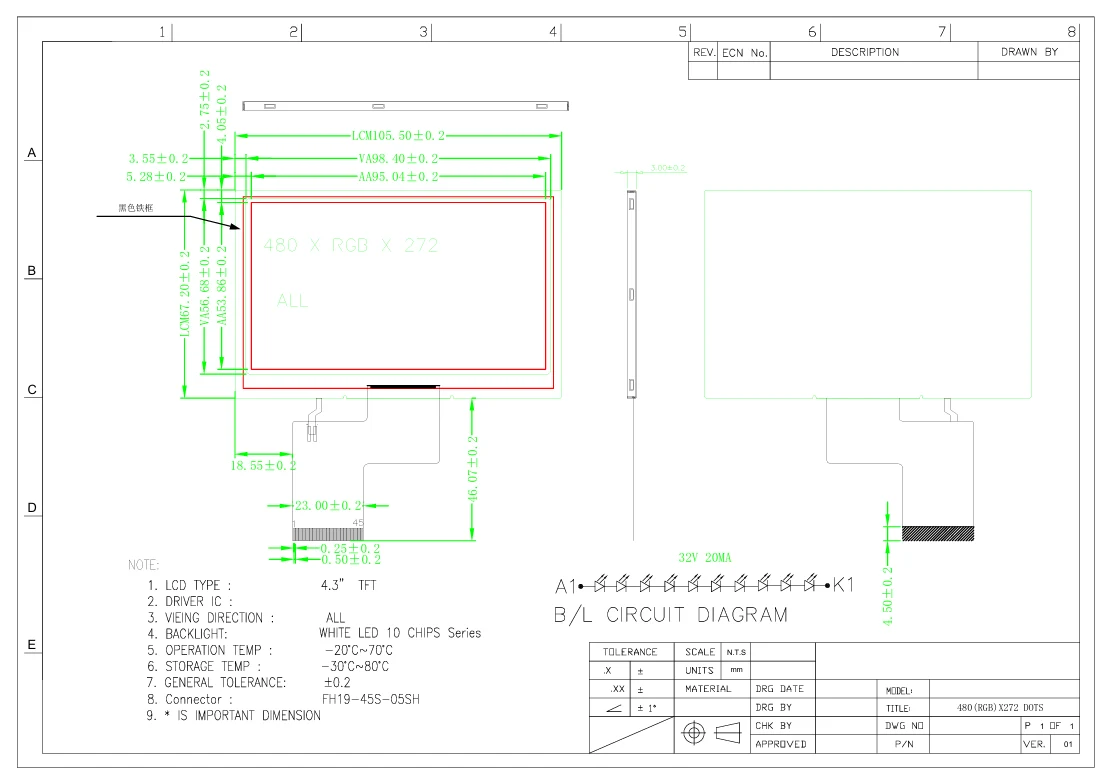

Tianfu modificó la especificación del módulo de pantalla LCD TFT IPS IPS con interfaz RGB de 4,3' para requisitos particulares

Detalles del módulo de pantalla LCD TFT IPS IPS con interfaz RGB de 4,3' personalizados Tianfu

Este módulo de pantalla LCD TFT IPS con interfaz RGB de 4,3' se utiliza ampliamente en múltiples industrias debido a su tamaño compacto, alto brillo y robustez.

A continuación se muestran algunos escenarios de aplicación típicos y ejemplos de casos:

Sistemas de Control y Automatización Industrial

• Estuche: Se utiliza en terminales de monitoreo de líneas de producción de fábrica para mostrar datos de producción y estado del equipo en tiempo real. En condiciones de luz ambiental intensa, la retroiluminación de alto brillo garantiza que los operadores puedan leer la información con claridad.

• Ventajas: El funcionamiento a temperatura amplia (-10°C~60°C) se adapta a entornos de taller; El tiempo de respuesta rápido (40 ms) admite actualizaciones dinámicas.

Equipo médico

• Estuche: Integrado en instrumentos de diagnóstico médico portátiles, como medidores de glucosa en sangre o electrocardiógrafos (ECG), para mostrar datos del paciente y resultados gráficos.

• Ventajas: La alta relación de contraste (1000:1) mejora la claridad de la imagen para ayudar al personal médico a tomar decisiones precisas; El bajo consumo de energía extiende el tiempo de ejecución del dispositivo.

Electrónica de Consumo

• Caso: Aplicado en paneles de control domésticos inteligentes para mostrar la temperatura, la humedad y las interfaces de control de dispositivos.

• Ventajas: la interfaz RGB admite colores intensos para mejorar la interacción del usuario; El pequeño tamaño de píxel (0,198 mm) ofrece una excelente calidad de imagen.

Sistemas de automoción y transporte

• Estuche: Se utiliza en sistemas de información y entretenimiento en el vehículo o pantallas en los asientos traseros para presentar contenido multimedia y de navegación.

• Ventajas: El diseño resistente a las vibraciones (basado en la robusta estructura TFT) se adapta a las vibraciones del vehículo; Normalmente el modo negro reduce el deslumbramiento en ambientes oscuros.

Desarrollo y educación integrados

• Caso: utilizado por estudiantes e ingenieros para la creación de prototipos, como interfaces de control de robots o pantallas de dispositivos IoT.

• Ventajas: Interfaz simple (CLK, HSYNC, etc.) para una fácil conexión a microcontroladores comunes (por ejemplo, STM32, Raspberry Pi).

• Aplicaciones extendidas: terminales POS, pantallas de monitoreo de seguridad, paneles de instrumentos inteligentes, etc.

Hemos recopilado comentarios de usuarios fabricantes de diversas industrias para evaluar exhaustivamente el rendimiento real de este módulo de visualización. Tenga en cuenta que la experiencia se basa en especificaciones y aplicaciones típicas y puede variar según el entorno de uso específico.

Rendimiento visual

• Brillo y legibilidad: Los usuarios informan que la retroiluminación de 620 cd/m² es lo suficientemente brillante para ambientes exteriores o interiores muy iluminados, lo que garantiza una visibilidad clara del contenido. La relación de contraste típica de 1000:1 profundiza los negros e ilumina los blancos, mejorando la experiencia visual general.

• Rendimiento del color: Con una gama de colores que cubre entre el 40% y el 50% (CIE1931), la reproducción del color es realista, lo que la hace adecuada para mostrar gráficos e imágenes. Sin embargo, la gama de colores puede estar limitada para aplicaciones de diseño gráfico profesionales.

• Tiempo de respuesta: el tiempo de respuesta típico de 40 ms es suficiente para la mayoría del contenido estático y dinámico. Si bien puede producirse un ligero desenfoque de movimiento durante la reproducción de vídeo rápida, es muy adecuado para control industrial y escenarios de juegos que no sean de alta velocidad.

Integración y facilidad de uso

• Compatibilidad de interfaz: La interfaz RGB de 24 bits es ampliamente compatible y los usuarios informan una integración sencilla con la serie ARM Cortex-M o sistemas Linux. Las señales de control (como DEN, DISP) simplifican la configuración de sincronización.

• Gestión de energía: el amplio rango de entrada de voltaje (VCC 2,65~3,3 V) permite un suministro de energía flexible, lo que reduce la necesidad de regulación externa. El consumo de energía medido es relativamente bajo, lo que contribuye a la eficiencia energética.

• Tamaño e instalación: El diseño compacto de 4,3 pulgadas se adapta bien a dispositivos con espacio limitado. El área de visualización activa de 95,04 mm × 53,86 mm optimiza la relación pantalla-cuerpo.

Adaptabilidad ambiental

• Rendimiento de temperatura: Funciona de manera estable dentro del rango de -10°C~60°C, y los usuarios confirman que no hay anomalías en la pantalla cuando se usa en equipos para exteriores. El rango de temperatura de almacenamiento de -20°C~70°C garantiza la seguridad durante el transporte y el almacenamiento.

• Durabilidad: El panel TFT y el controlador IC SC7283 brindan un funcionamiento confiable, sin fallas reportadas en entornos de vibración industrial.

• Resumen de reseñas de clientes: "Esta pantalla ofrece una alta relación calidad-precio, suficiente brillo y una integración sencilla. Se adapta perfectamente a nuestros requisitos para nuestro proyecto de pantalla para vehículos. El tiempo de respuesta es aceptable y la respuesta del servicio posventa también es rápida".
