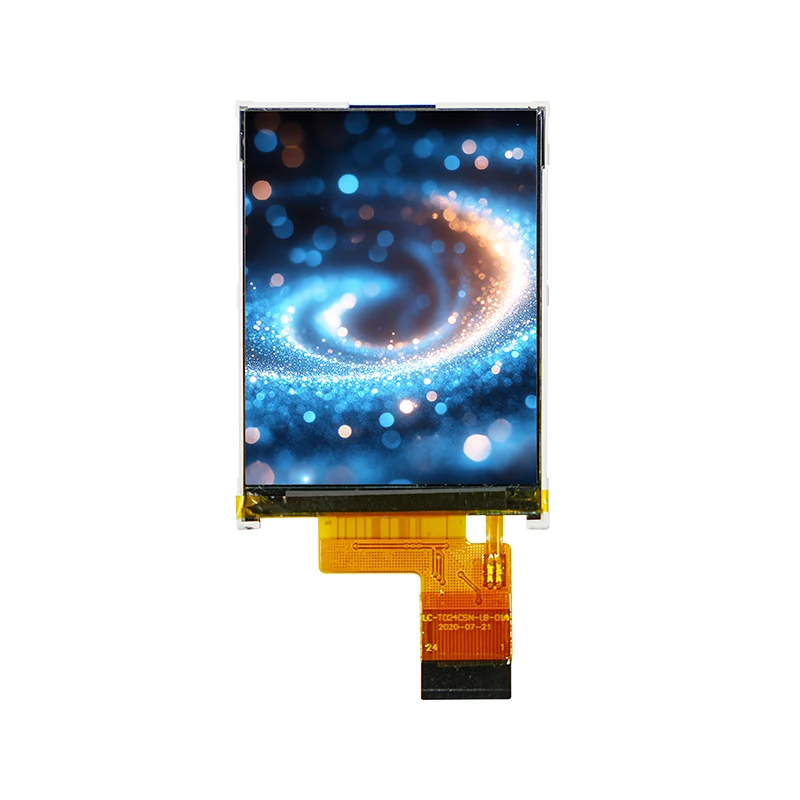

Matriz activo de 2.4 '' Módulo de visualización LCD TFT Small TFT

Matriz activa de Tianfu 2.4 '' Módulo de pantalla LCD TFT pequeño con interfaz SPI 4W (resolución 240RGB × 320, visualización de 12 en punto), funciona a -30 ° C ~+85 ° C para entornos duros. CE/ROHS certificado con marco de aluminio y retroiluminación LED de baja potencia, este módulo de pantalla LCD TFT de 2.4 '' activo transmisivo de 2.4 '' sirve paneles automotrices, sistemas industriales, IoT al aire libre y electrodomésticos (lavadoras/aspiradoras).

Enviar Consulta

Descripción del Producto

El soporte de pedidos de prueba de lotes pequeños y diseños de firmware/interfaz personalizados, Tianfu, como fabricación de módulos LCD, garantiza una integración perfecta en controles inteligentes/instrumentos portátiles, respaldados por una garantía de 12 meses.

Tianfu 2.4 '' Active Matrix Small TFT LCD Módulo de visualización en características de stock

1. Pantalla QVGA de alta resolución

240 (RGB) × 320 píxeles con tecnología TFT-LCD, que ofrece imágenes nítidas y vibrantes para gráficos y texto detallados.

2. rendimiento de visualización optimizado

Ángulo de visión de 12 en punto con 300 CD/m² de brillo típico (punto central) y relación de contraste 200: 1, asegurando una excelente visibilidad en diversas condiciones de iluminación.

3. Respuesta rápida para contenido dinámico

Transiciones rápidas de píxeles: tiempo de elevación de 15 ms (TR) y 20 ms de tiempo de caída (TF), ideal para reproducción de video suave y aplicaciones interactivas.

4. Operación eficiente en energía

Bajo consumo de energía: funciona a un voltaje lógico de 2.8V/3.3V con un sorteo de corriente típico de 5 mA, mejorado por la tecnología integrada del convertidor DC/DC.

La vida útil de retroiluminación LED de 30,000 horas (típica), validada a través de rigurosas pruebas de confiabilidad, incluidos el ciclo térmico, la vibración y la resistencia a la humedad.

Tianfu Personalizado 2.4 '' Active Matrix Small TFT LCD Pantniptor Module Especificación

Parámetro	Q27 (TFT-LCD con IL18961 del controlador IC)
Tipo de módulo	2.7 "TFT/16M Color
Resolución	960 × 240 píxeles (matriz de puntos gráficos)
Interfaz	SPI & RGB
Modo de visualización	TFT transmisivo
Iluminar desde el fondo	LED blanco (paralelo)
Dimensiones mecánicas	39.1 (W) × 67.5 (h) × 2.4 (t) mm (excluido FPC)
Área activa	33.06 (w) × 58.80 (h) mm
Píxel	0.18375 (W) × 0.13775 (h) mm
Especificaciones eléctricas	· Voltaje lógico (VDD): 3.0–3.6V (típ. 3.3V) · Voltaje de entrada (VIH): 0.8 × IOVCC a IOVCC · Voltaje de entrada (VIL): -0.3V a 0.2 × IOVCC · Consumo actual: 8 mA (típ.)
Especificaciones de retroiluminación	· Voltaje: 8.7–10.2V · Corriente: 15–25MA · Temperatura operativa: -20 ° C a +70 ° C · Temperatura de almacenamiento: -30 ° C a +80 ° C
Características de tiempo	· Frecuencia de Clkin: 13.5–30MHz (típ. 27MHz) · Período de HSD: 1024–1907 ciclos Clkin · Sync vertical: 242.5–450.5h (NTSC/PAL)

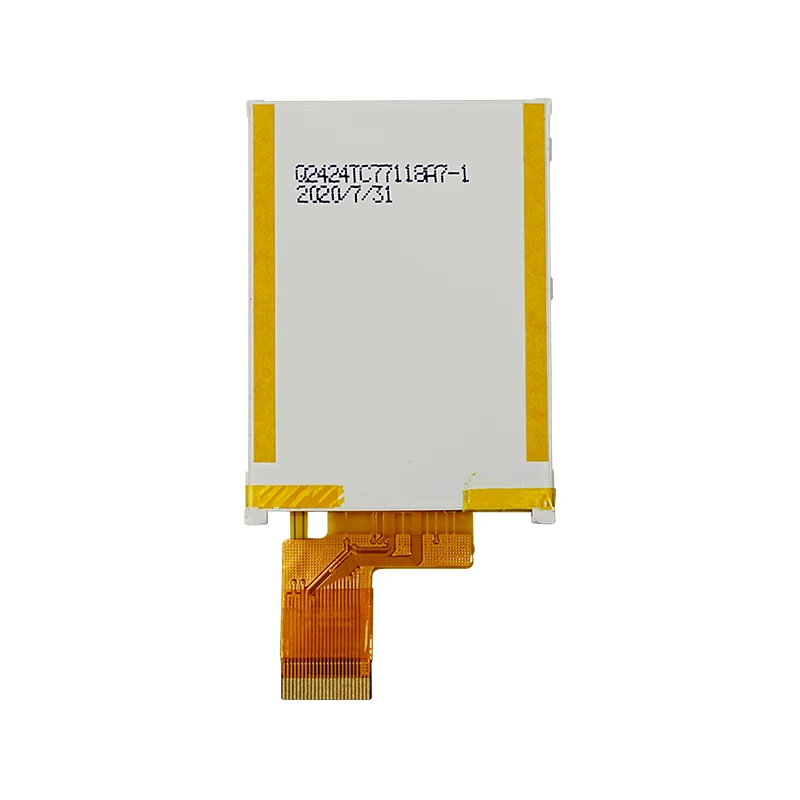

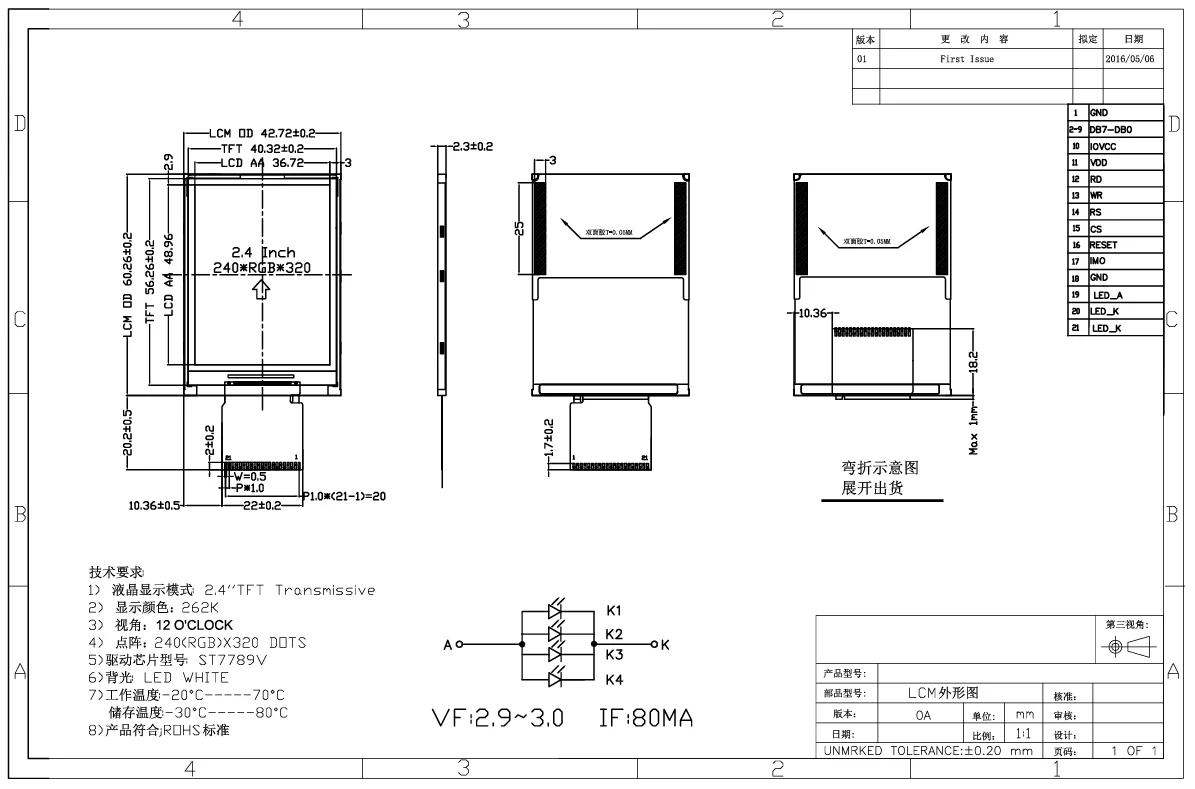

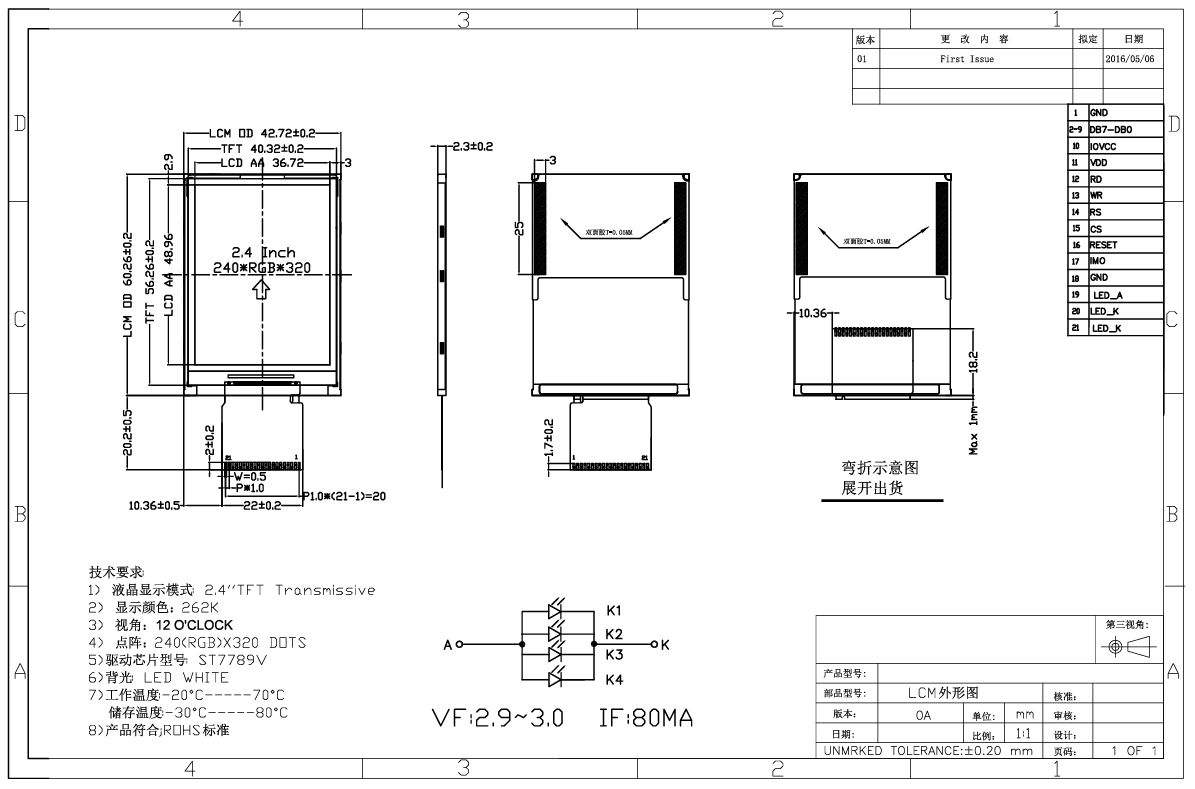

Tianfu 2.4 '' Active Matrix Small TFT LCD Detalles del módulo de visualización

Tianfu Small Tft LCD Module Aplicación

Tianfu Tiempo de liderazgo

Productos estándar		Productos personalizados
Cantidad de pedido	El tiempo de entrega	Tipo de personalización	El tiempo de entrega
1-30 PCS	Inmediatamente	General	5-8 semanas
31-100 PCS	1 semana	FPC	4 semanas
101-500 PCS	1-2 semanas	CTP	6 semanas
501-1000 PCS	2-5 semanas	LICENCIADO EN DERECHO	6 semanas
1001-5000 PCS	4-5 semanas	Tablero de conducir	8 semanas
5000+ pcs	5-7 semanas	Panel LCD	16 semanas
