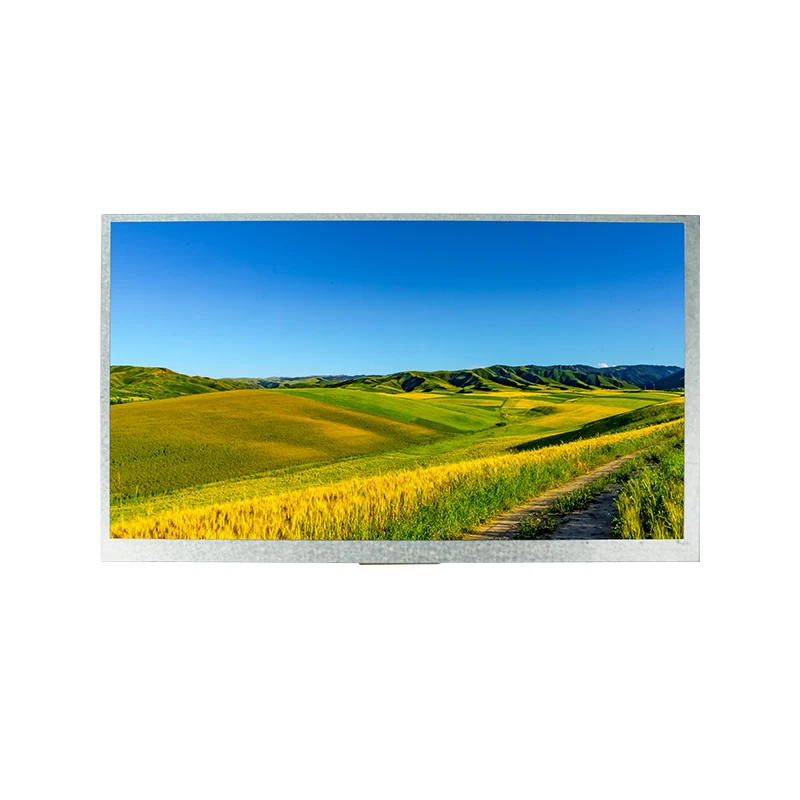

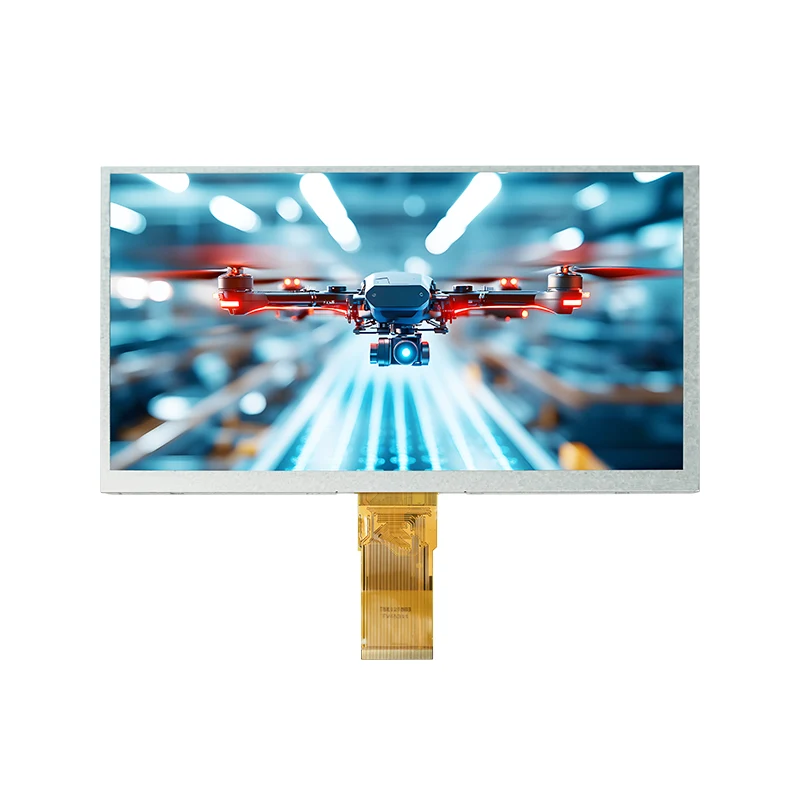

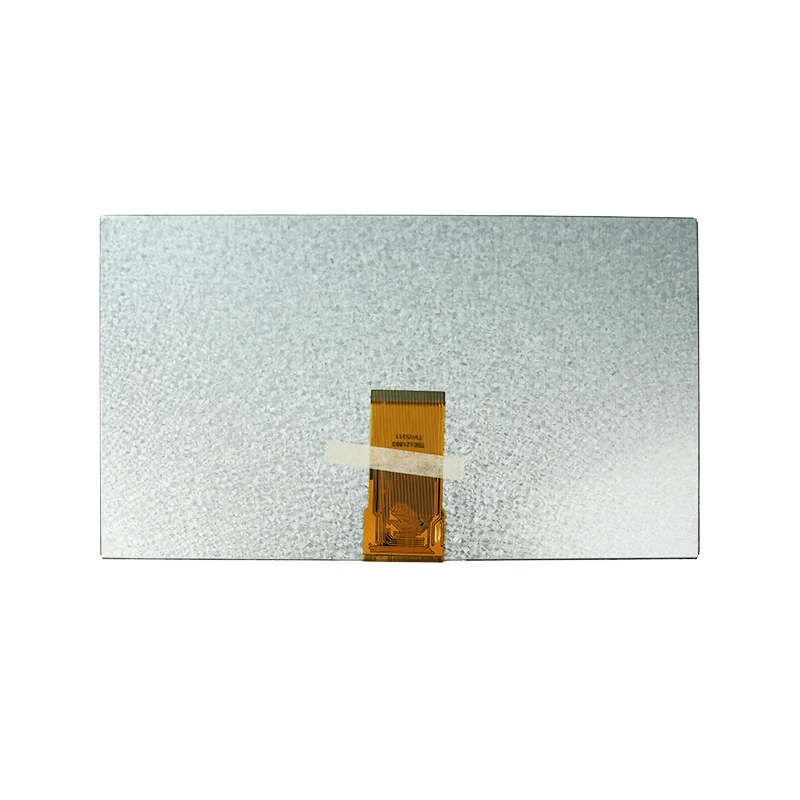

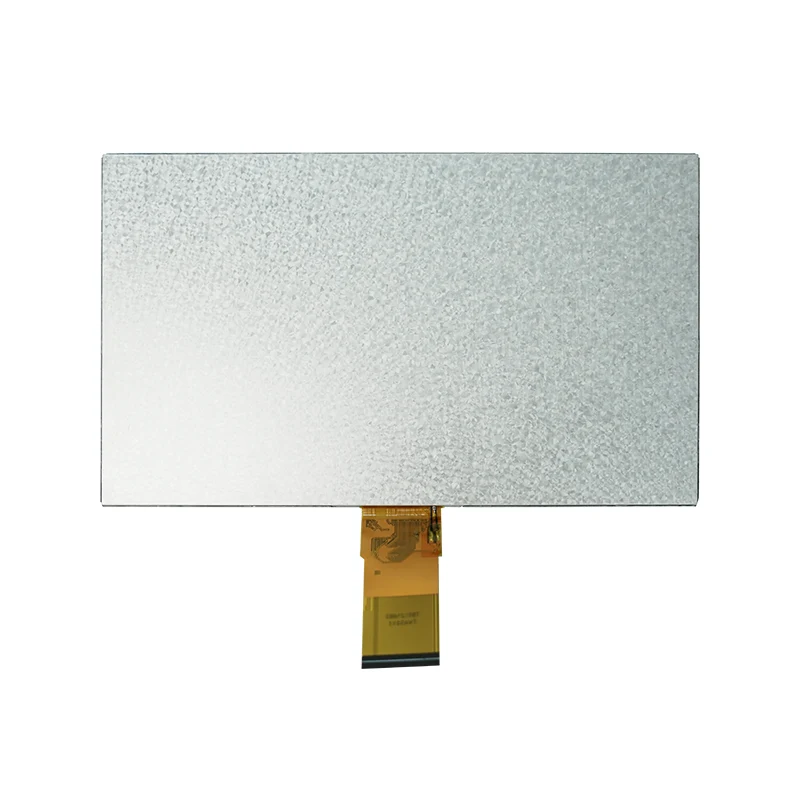

Módulo de pantalla LCD TFT cuadrado HMI de 9,0'

Tianfu ofrece un módulo de pantalla LCD TFT cuadrado HMI resistente de 9,0' con una interfaz RGB de 24 bits y tecnología COG. Diseñado para la automatización industrial/médica, admite FPC personalizados, funciona de -20 °C a 70 °C y está respaldado por una garantía confiable de 12 meses.

Enviar Consulta

Descripción del Producto

Características y ventajas clave

🔍Claridad de alta resolución

TFT-LCD de 9,0 pulgadas con 800×480 píxeles de franja RGB y dirección de visualización a las 6 en punto para una visibilidad nítida y de gran angular.

🔌 Integración sólida

La interfaz RGB paralela de 24 bits garantiza una compatibilidad perfecta con sistemas industriales y de consumo.

⚡ Ultrabajo

Diseño de energía Funciona eficientemente a 2,8–3,3 V (digital) y 9,4–9,8 V (analógico), ideal para aplicaciones sensibles a la energía.

🌡️Durabilidad extrema

Resiste un funcionamiento de -20 ℃ a 70 ℃ y cuenta con una retroiluminación LED de 20 000 horas (18 LED, 120 mA) para entornos hostiles.

🎯Ingeniería de precisión

La tecnología COG y el voltaje VCOM optimizado minimizan los parpadeos, asegurando un alto contraste y un rendimiento estable.

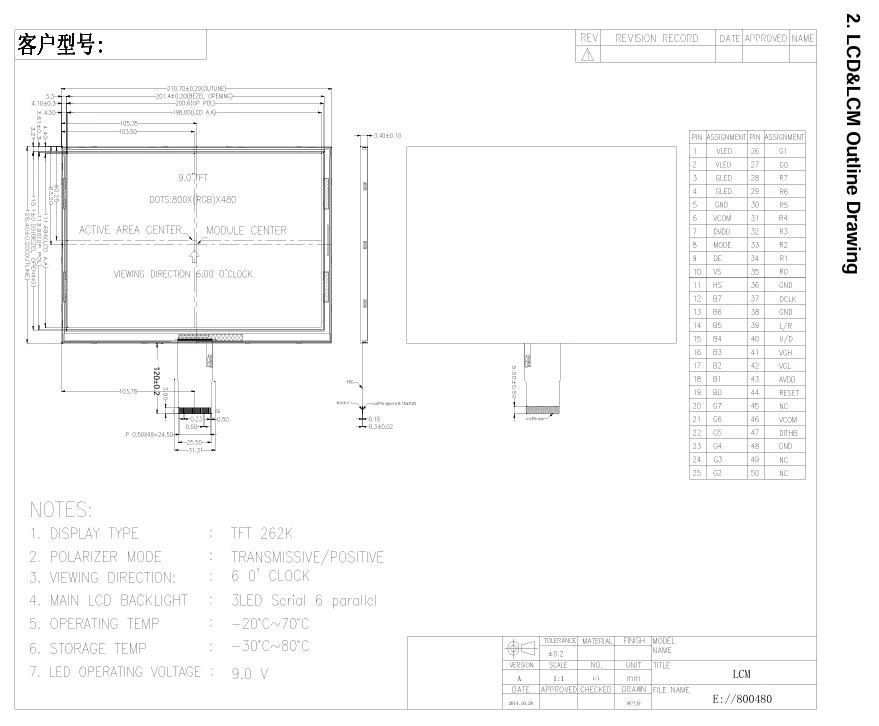

Tianfu modificó la especificación del módulo de pantalla LCD TFT cuadrado HMI para requisitos particulares de 9,0'

Especificaciones principales
Tamaño de pantalla	LCD TFT a-Si de 9,0 pulgadas (transmisivo)
Resolución	800 (RGB) × 480 píxeles (banda RGB)
Modo de visualización	Blanco normal TN, dirección de visión a las 6 en punto
Interfaz	RGB paralelo de 24 bits (interfaz MPU)
Voltaje de la fuente de alimentación	Digital: 2,8–3,3 V (DVDD) Analógico: 9,4–9,8 V (AVDD) Voltaje de puerta: VGH=17–19 V, VGL=-6,6~-5,4 V
Iluminar desde el fondo	LED blanco × 18 (corriente total: 120 mA)

Calificaciones máximas absolutas
Temperatura de funcionamiento	-20,0 ℃ ~ 70,0 ℃
Temperatura de almacenamiento	-30,0 ℃ ~ 80,0 ℃

Características eléctricas
Voltaje de suministro digital (DVDD)	3,0 V (mín.) / 3,3 V (típico) / 3,6 V (máx.)
Voltaje de suministro analógico (AVDD)	9,4 V (mín.) / 9,6 V (típico) / 9,8 V (máx.)
Voltaje de activación de puerta (VGH)	17 V (mín.) / 18 V (típico) / 19 V (máx.)
Voltaje de apagado de puerta (VGL)	-6,6 V (mín.) / -6 V (típico) / -5,4 V (máx.)
Señal de conducción de electrodo común (VCOM)	3,7 V (típico)

Especificaciones de retroiluminación
Voltaje directo del LED	9,0 V (típico)/9,9 V (máx.)
Vida útil del LED	20.000 horas
Luminancia LED	≥3000cd/m²
Luminancia LCM	120 cd/m²

Parámetros de sincronización (horizontal)
Frecuencia DCLK	33,3 MHz (típico) / 50 MHz (máx.)
Área de visualización horizontal	800 DCLK
Ancho de pulso HS	1 DCLK (mínimo) / 48 DCLK (típico)
Porche trasero de HS	88 DCLK
Porche delantero de HS	40 DCLK

Detalles

Certificaciones y garantía de calidad

Tianfu Display se compromete a ofrecer módulos de visualización confiables y de alta calidad. Nuestros procesos de fabricación están respaldados por certificaciones reconocidas internacionalmente y rigurosos sistemas de control de calidad.

Certificación ISO 9001:2015:Flujo de trabajo de gestión de calidad estandarizado que garantiza una optimización continua del rendimiento.
Cumplimiento global:Materias primas 100% compatibles con RoHS y REACH, seguras para la importación directa a los mercados europeos y norteamericanos.
Inspección 100 % de puerta doble:Cada módulo TFT se somete a pruebas eléctricas, de uniformidad óptica y medioambientales completamente automatizadas antes de su embalaje seguro.
Registros de confiabilidad de lotes: pruebas obligatorias de ciclos de temperatura, resistencia a la humedad y envejecimiento acelerado de la retroiluminación realizadas en cada lote de producción.
Trazabilidad del lote completo:Seguimiento de unidades serializadas asignadas a fechas de producción individuales, lotes de productos químicos y registros de pruebas de laboratorio.

¿Por qué elegir Tianfu? — Ventajas competitivas

Característica	Módulo cuadrado HMI Tianfu de 9,0"	Alternativa típica
Temperatura de funcionamiento	-20 ℃ ~ 70 ℃ (amplio rango)	0 ℃ ~ 50 ℃ (limitado)
Vida útil de la retroiluminación	20.000 horas	10 000 a 15 000 horas
Control de parpadeo	Diseño VCOM + COG optimizado para un parpadeo mínimo	Compensación básica, parpadeo notable con brillo bajo
Soporte de personalización	FPC, B/L, TP, modificaciones de firmware con respuesta rápida	MOQ rígido, plazos de entrega largos
Certificaciones de calidad	ISO 9001, RoHS, REACH, trazabilidad total	A menudo documentación limitada
Garantía y soporte	Garantía de 12 meses, soporte de ingeniería, respuesta 24 horas	Estándar de 3 a 6 meses, asistencia técnica limitada
Pedidos de muestra y lotes pequeños	Aceptado (1-30 unidades en stock inmediato)	Se requiere MOQ alto
